표면 거칠기(Surface roughness)는 가공 과정에서 필연적으로 발생 하는 규칙적이거나 불규칙적인 요철을 말한다.
기계 부품이 요절이 없는 이상적인 표면을 갖도록 제작하는 것은 생산공학적 으로 불가능하며,
필요 이상으로 표면을 매끄럽게 다듬는 것은 비경제적이다. 그러므로 기계 부품은 그 사용 목적과 기능에 따라
적절하게 다듬어 져야한다.

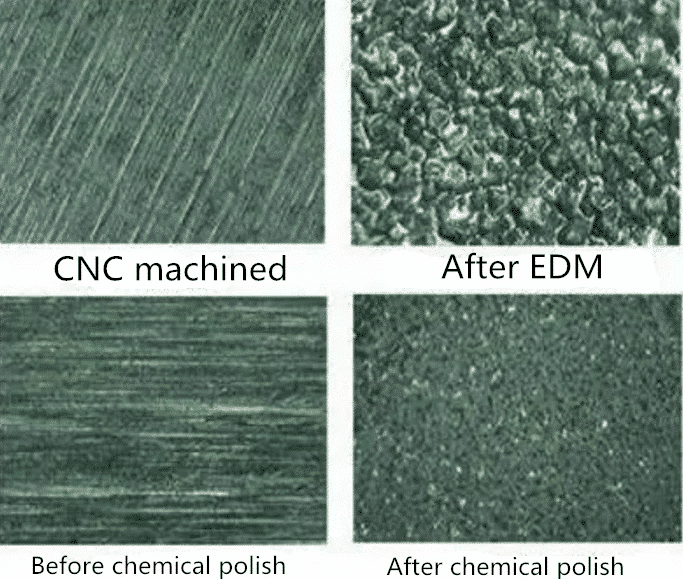

표면 거칠기의 형성 요소
표면 조도는 일반적으로 가공 방법 및 공구와 부품 표면 사이의 마찰, 칩 분리시 표면 금속의 소성 변형, 공정 시스템의
고주파 진동, 전기 가공의 배출 구덩이 등과 같은 기타 요인에 의해 형성됩니다. 가공 방법과 공작물 재료의 가공에 따라
가공 표면에 남은 흔적의 깊이, 밀도, 모양 및 질감이 다릅니다.
표면 거칠기가 부품에 미치는 주요 영향
내마모성에 영향을 미칩니다.
표면이 거칠면 표면 사이의 유효 접촉 면적이 작을수록 압력이 커지고 마찰 저항이 커지고 마모가 빨라집니다.
조정 안정성에 영향을줍니다.
틈새 맞춤의 경우 표면이 거칠면 마모가 쉬워지고 작업 과정에서 틈새가 점차 커집니다. 간섭 맞춤의 경우 실제 유효 간섭이 줄어들고 조립 중 미세 볼록한 피크가 돌출되어 연결 강도가 줄어 듭니다.
피로 강도가 영향을받습니다.
거친 부품의 표면에는 큰 트로프가 있습니다. 날카로운 노치 및 균열과 같이 응력 집중에 민감하여 부품의 피로 강도에 영향을줍니다.
내식성에 영향을 미칩니다.
거친 부품 표면, 미세 골짜기 침투 표면을 통해 금속 내부 층으로 부식성 가스 또는 액체를 쉽게 만들 수있어 표면 부식을 유발합니다.
밀봉에 영향을 미치는 거친 표면은 단단히 맞지 않으며 접촉 표면 사이의 균열을 통해 가스 또는 액체가 누출됩니다.
접촉 강성이 영향을받습니다.
접촉 강성은 부품이 외력 하에서 접촉 변형에 저항하는 능력입니다. 기계의 강성은 부품 간의 접촉 강성에 크게 좌우됩니다.
측정 정확도에 영향을 미칩니다
측정 된 부품과 측정 도구의 표면 거칠기는 측정 정확도, 특히 정밀 측정에 직접적인 영향을 미칩니다.
또한 표면 조도는 코팅, 열전도도 및 접촉 저항, 반사율 및 방사 성능, 액체 및 가스 흐름의 저항 및 도체 표면의 전류 흐름에 다른 영향을 미칩니다.

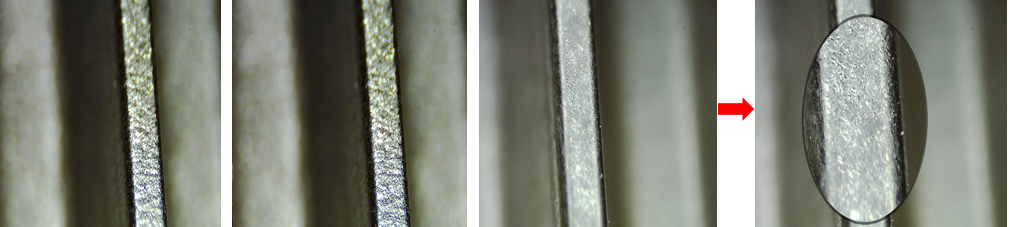

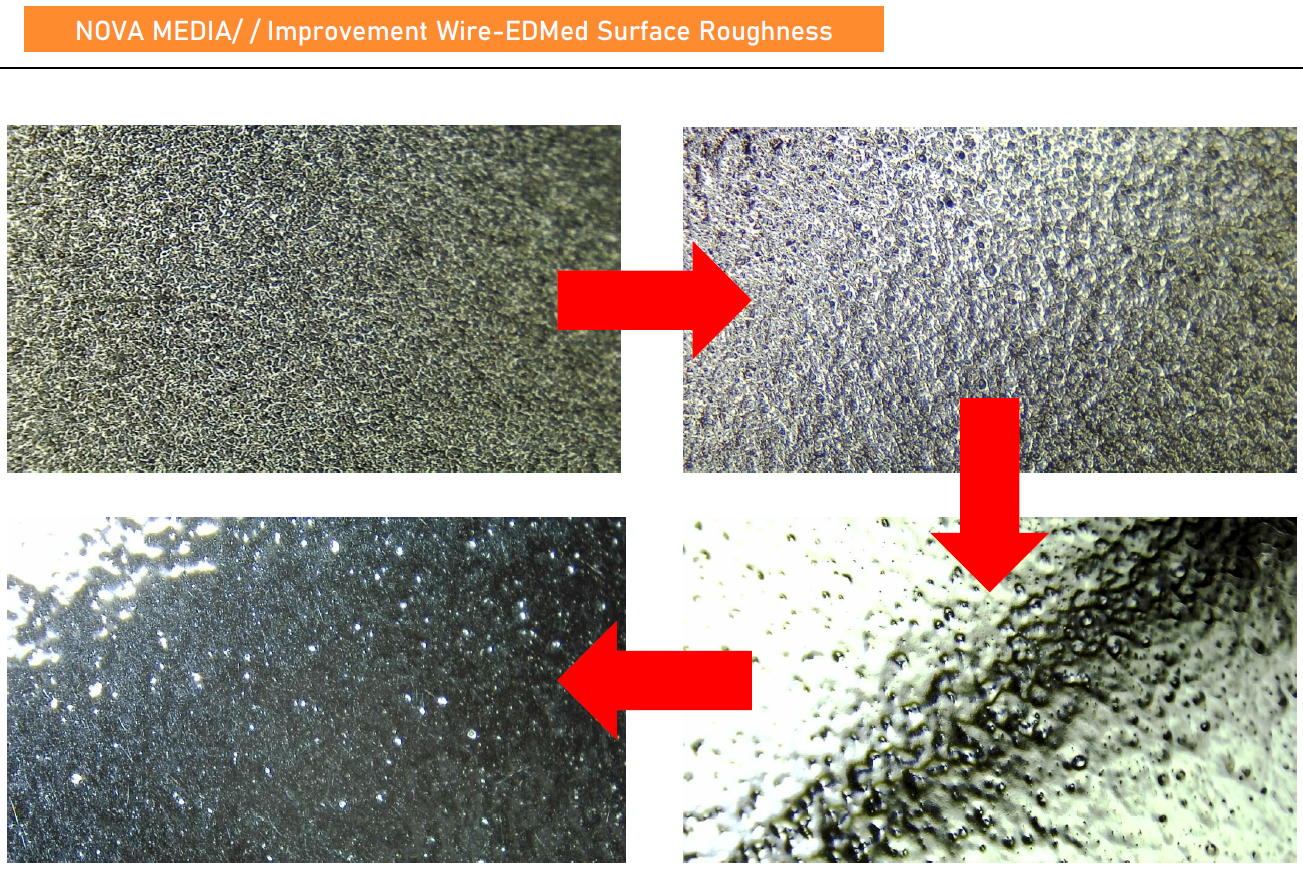

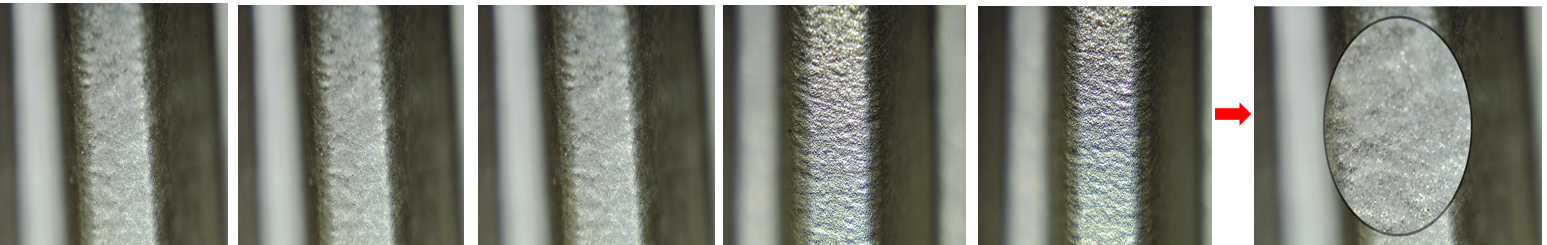

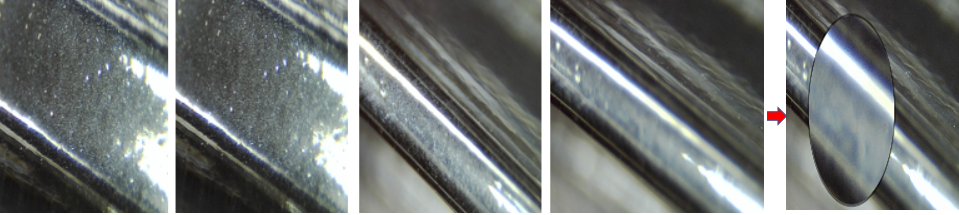

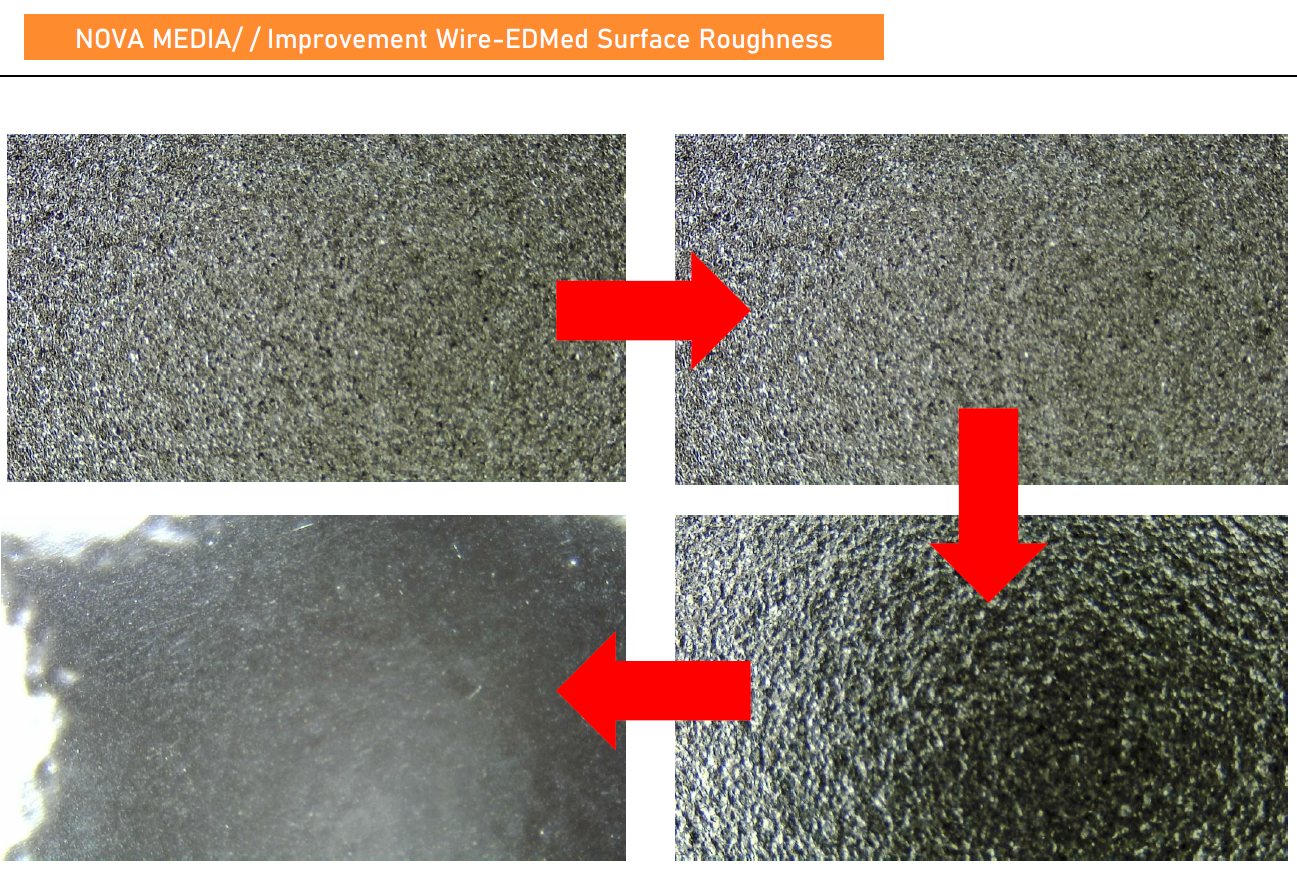

작업물 사진 입니다.
