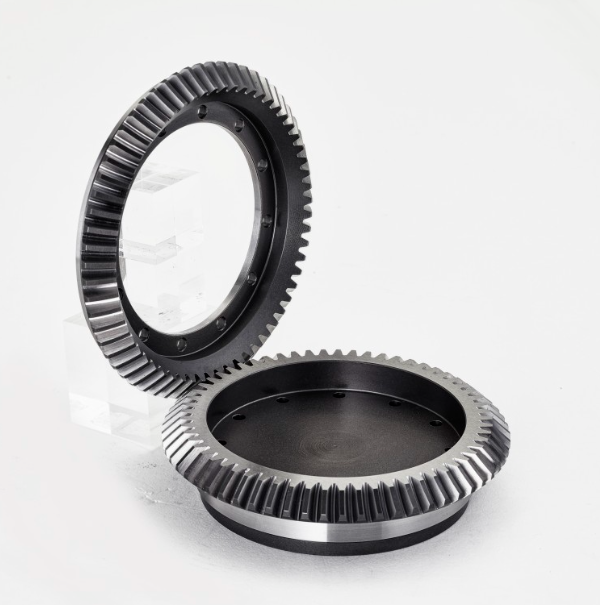

✅ 베벨기어는 일반적으로 교차하는 두 축 사이에서 동력을 전달하는 원추형의 기어로 정의할 수 있습니다.
✔ 베벨기어는 잇줄의 비틀림 여부에 따라 보통 비틀림각이 없는 직선 베벨기어와 비틀림각이 있는 스타이럴 베벨기어(제롤 베벨기어 포함)로 분류할 수 있습니다.
✔ 베벨기어는 평행하지는 않지만 특정 지점에서 교차하는 샤프트 사이에서 운동과 동력을 전달하는 데 사용되는 기어 유형입니다.
✔ 평행기어(예: 스퍼 및 헬리컬 기어)와 달리 베벨 기어는 테이퍼형 톱니를 가지며 원추형 표면에 장착됩니다.
✅ 베벨 기어에는 직선 베벨 기어와 나선형 베벨 기어의 두가지 주요 유형이 있습니다.
1. 직선형 베벨기어(스트레이트 베빌기어)
■ 직선형 베벨 기어에서는 톱니가 직선으로 절단되고 회전축과 평행합니다. 이 기어는 샤프트가 90도 각도로 교차할 때 일반적으로 사용됩니다.
■ 직선형 베벨 기어의 가장 기본적인 형태는 직선형 베벨 기어로, 톱니가 기어 면을 가로질러 직선으로 사용됩니다.
■ 특징
✔ 스트레이트 베벨기어의 특징은 두 기어의 사이즈를 달리하는 것으로 1:5의 감속비를 얻을 수 있습니다.
✔ 스트레이트 베밀거어는 축방향으로 발생하는 시러스트 하중(추력)이 작습니다. 하여 스러스트 하중의 억제가 중요한 부분에 주로 사용 됩니다.
✔ 다만 고속 회전에서는 소음이나 진동이 커지는 점이 단점으로 기본적으로 주속 2m/s이하에서 운전하시는 것을 추천드립니다.

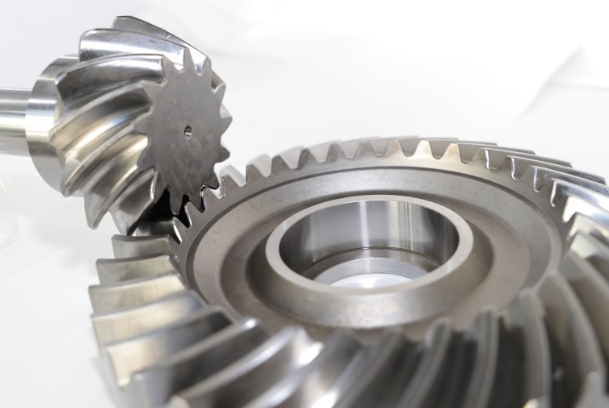

2. 나선형 베벨기어
■ 나선형 베벨 기어에는 곡선 또는 나선형 모양의 톱니가 있습니다. 이설계는 소음과 진동을 줄이는 데 도음이 되며 직선형 베벨 기어에 비해 더 부드러운 작동을 제공합니다.
■ 스파이럴 베벨 기어는 톱니는 기어 주위의 나선형 경로로 절단되어 짝을 이루는 기어와 점진적으로 접촉하므로 충격과 소음을 최소화 하는데 도움이 됩니다.
■ 특징
스타이럴 베벨기어는 이 부분의 프로파일이 나선형으로 제작된 기어입니다.
특징은 스트레이트 베빌기어와 비교하여 맞물림이 높아 10m/s이상의 고속운전에 있어서도 정숙한 점입니다. 또한 이에 거리는 부하도 작아 토크가 큰 기계나 그 외의 성능중시의 제품에 주로 적용되고 있습니다.
3. 제롤(Gerol) 베벨 기어
"제로이드" 또는 "구형"베벨 기어라도고 알려진 제롤 베벨 기어는 독특한 기하학적 특성을 갖는 베벨 기어 유형입니다.
베벨 기어는 교차하는 샤프트 사이에서 운동과 동력을 전달하는데 사용되는 원추형 톱니가 있는 기어입니다. 특히 Gerol베벨 기어에는 차별화되는 몇가지 뚜렷한 특징이 있습니다.
■ Gerol 베벨 기어에는 구 표면을 따르는 곡선 톱니가 있습니다. 톱니의 곡률로 인해 기어 사이에 부드럽고 연속적인 맞물림이 가능해졌습니다.
■ 기존의 직선형 베벨 기어와 달리 제로이드 모양은 더 큰 접촉 면적을 제공하여 하중을 더 균등하게 분산하고 마모를 줄입니다.
■ 장점
1.향상된 하중 분산: 톱니의 구형 모양으로 인해 여러 접촉점이 허용되어 하중이 더욱 균등하게 분산됩니다. 이로 인해 하중 지지력이 높아지고 내구성이 향상될 수 있습니다.
2. 부드러운 작동: 곡선 톱니의 연속적인 맞물림으로 인해 기존 베벨 기어의 비해 움직임이 더 부드러워지고 소음이 줄어듭니다.
3. 더 높은 효율성: 향샹된 접촌 면적과 부드러운 맞물림으로 인해 동력 전달 효율이 향상됩니다.
■ Gerol베벨 기어는 자동차, 항공우주, 산업 기계 등 다양한 산업 분야에 적용됩니다.
■ 로봇 공학 및 정밀 기계와 같이 부드럽고 정확한 모션 전송이 중요한 상황에서 자주 사용됩니다.
■ Gerol베벨 기어는 구 표면을 따르는 곡선 톱니가 있는 특수 유형의 베벨 기어입니다. 이는 원활한 작동 및 효율성 측면에서 이점을 제공하므로 정밀한 모션 전송이 중요한 응용 분야에 적합합니다.
■ 주요 구성 요소 및 용어:
1. 피치 콘(Pitch Cone): 기어의 피치 표면에 의해 형성된 가상의 원뿔입니다. 이는 두 베벨기어의 맞물림이 발행하는 이론적 표면입니다.
2. 피치 표면(Pitch Surface): 피치 원이 위치한 기어 표면입니다. 이는 회전하는 동안 기어가 실제로 접촉하는 표면입니다.
3. 피치 각도(Pitch Angle): 회전축과 피치 콘 요소 사이의 각도입니다. 이는 두 짝을 이루는 기어의 속도와 토크 사이의 비율을 결정합니다.
4. 피치 원(Pitch Circle): 피치 원뿔과 기어 축에 수직인 평면이 교차하여 형성된 원입니다. 기어 치수와 톱니 프로파일을 정의 하는데 사용됩니다.
5. 기어비(Gear Ratio): 구동 기어의 잇수에 대한 피동 기어의 잇수 비율. 이 비율은 두 기어사이의 속도와 토크 관계를 결정합니다.
6. 크라운기어(Crown Gear): 크라운 모양의 곡면에 톱니가 형성된 특수형 베빌기어. 크라운 기어는 샤프트가 교차하지 않을때 사용됩니다.
✅ 베빌기어는 자동차, 해양 드라이브 및 전동 공구과 같은 다양한 기계 시스템에 적용됩니다.
✔ 이는 서로 다른 각도에서 교차하는 샤프트 사이의 동작을 전달하고 동력과 토크를 효율적으로 전달하는 데 중요합니다.

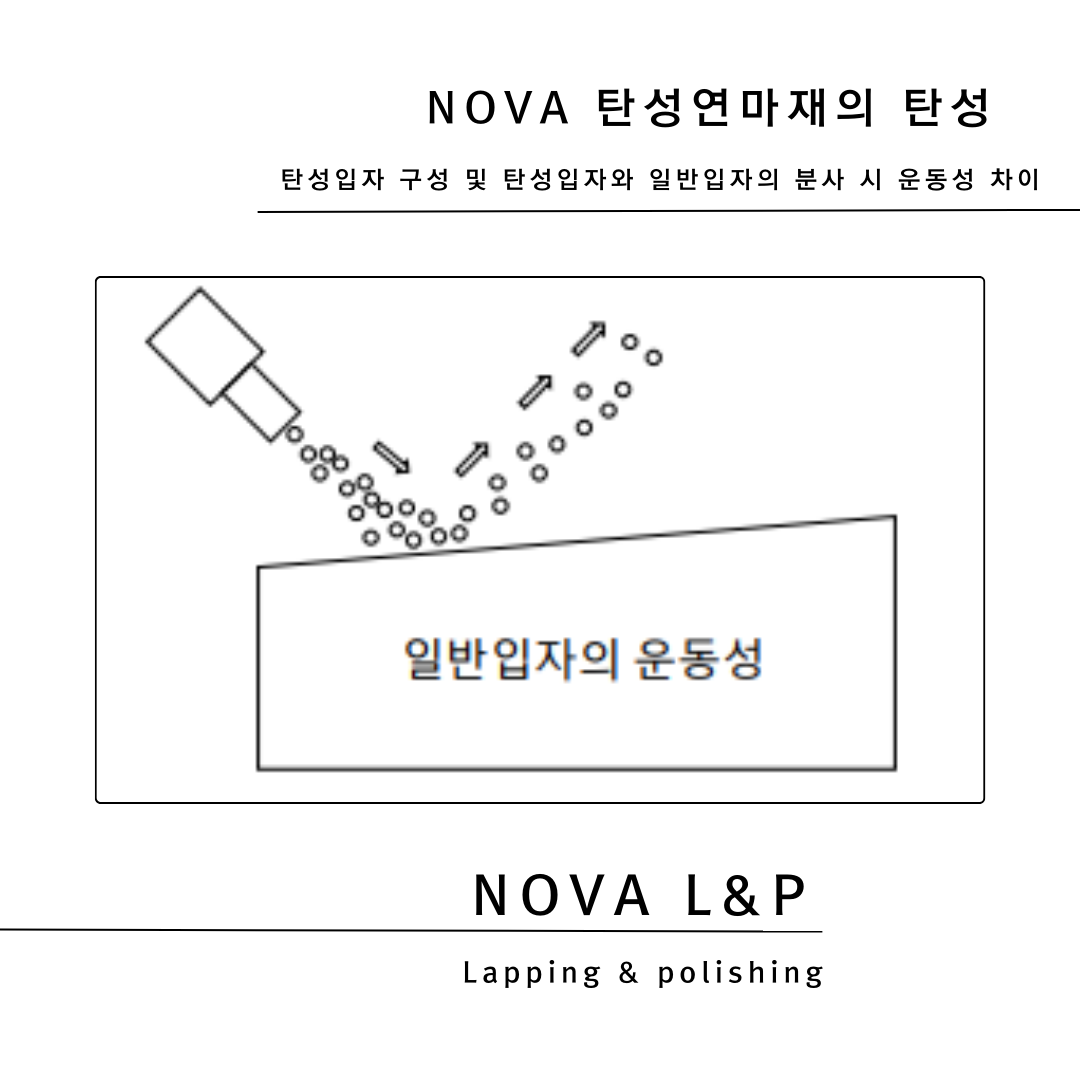

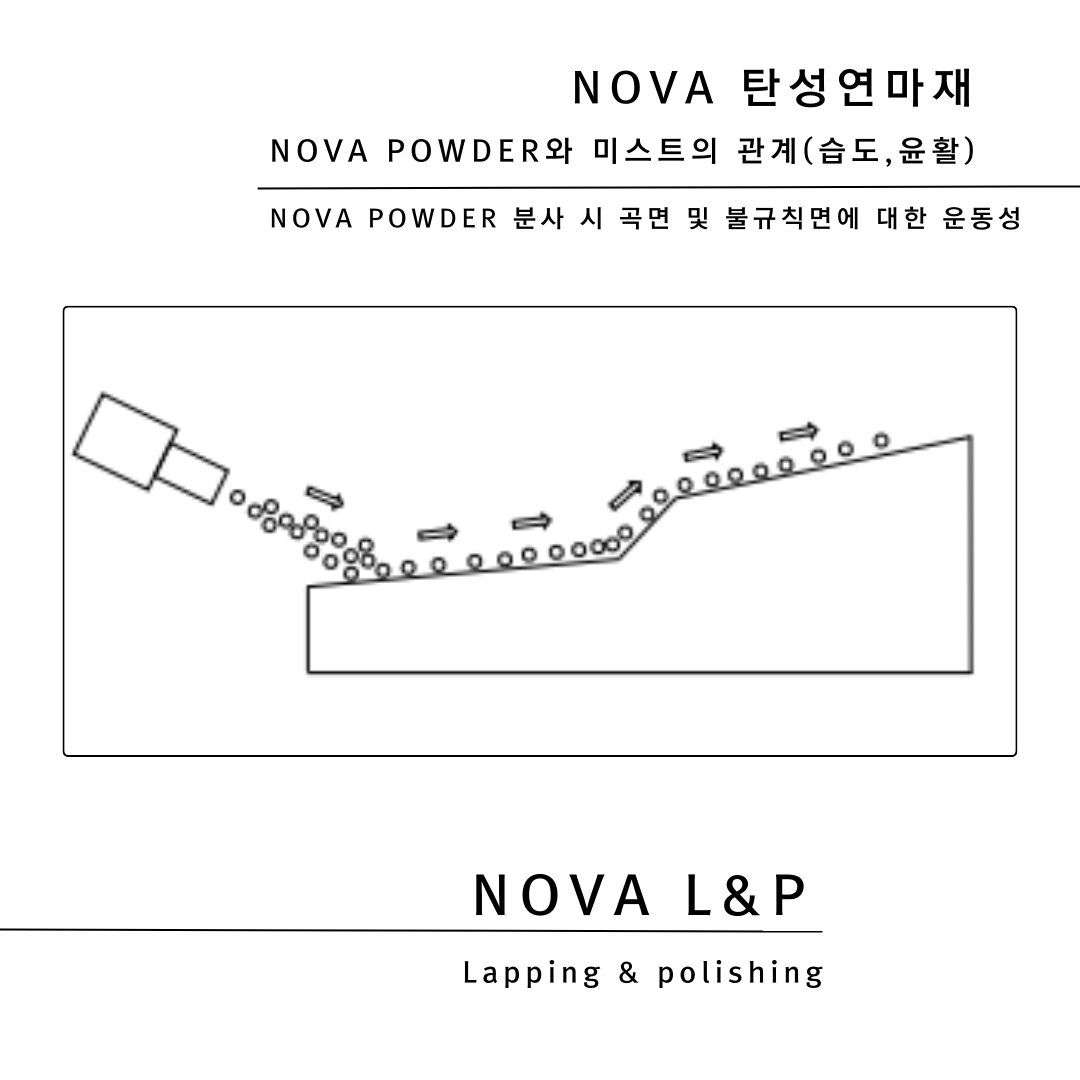

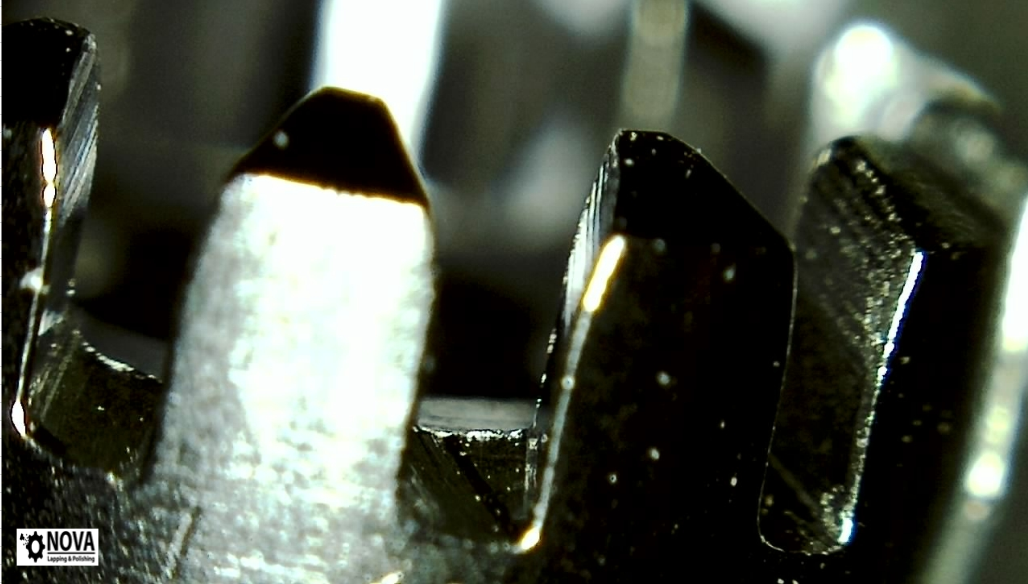

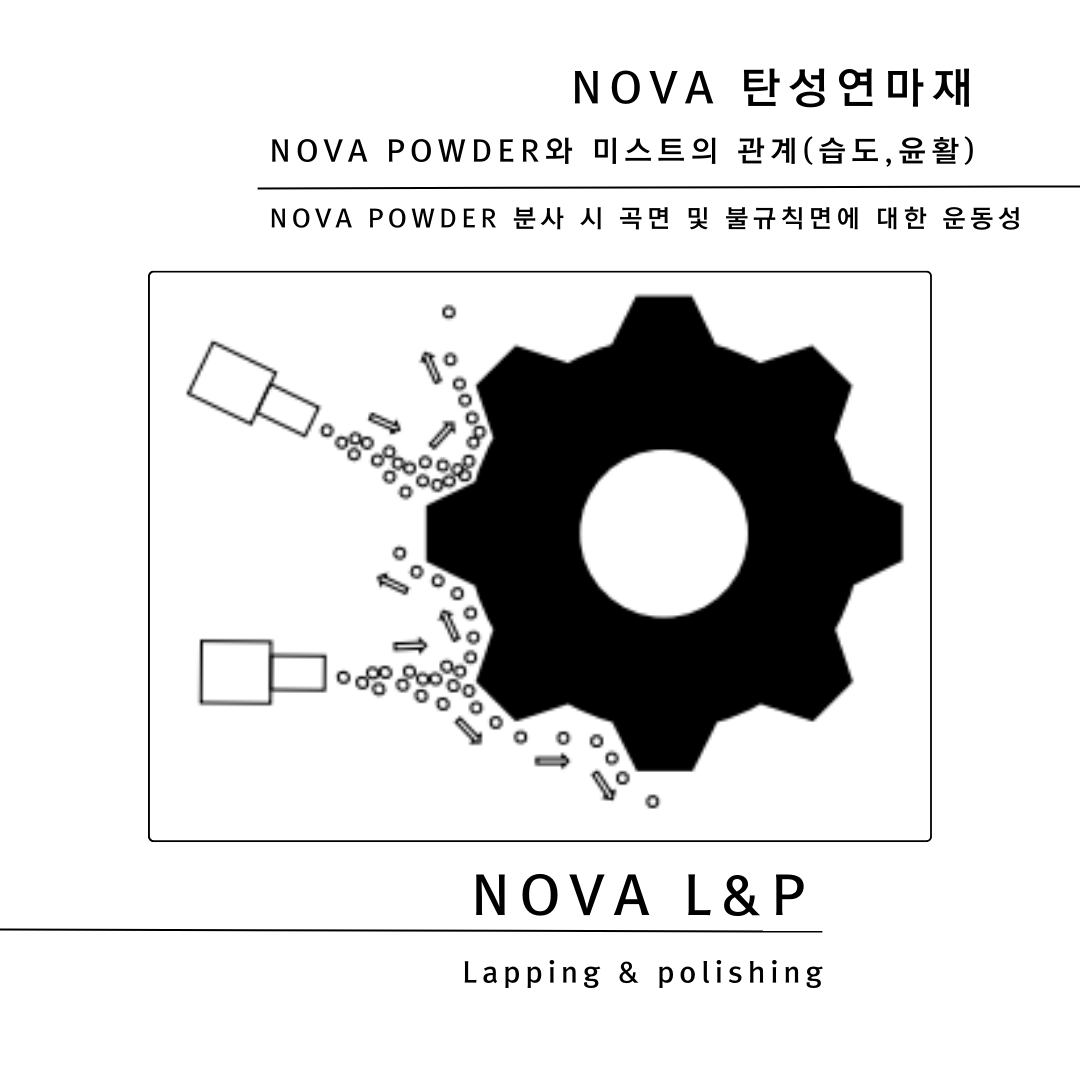

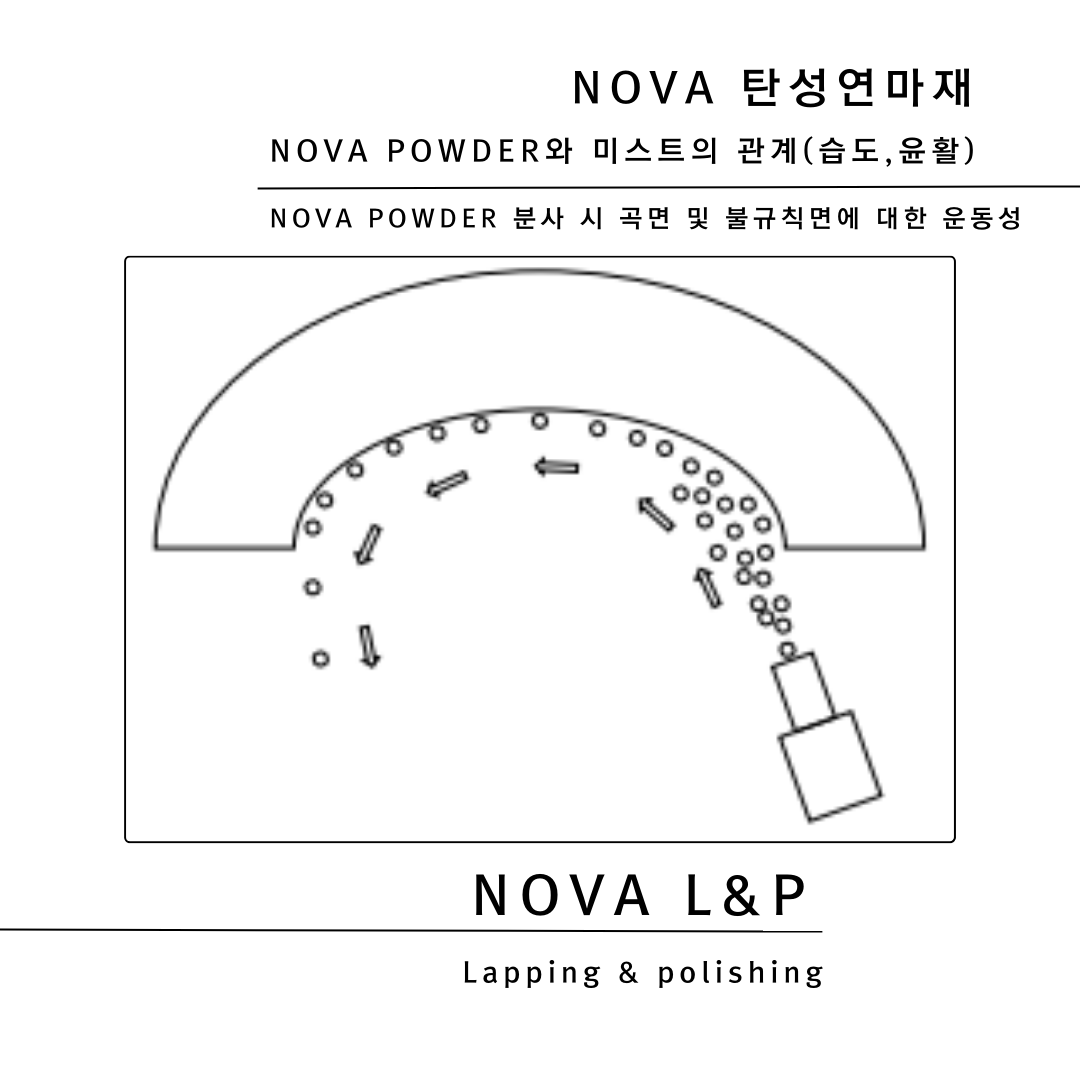

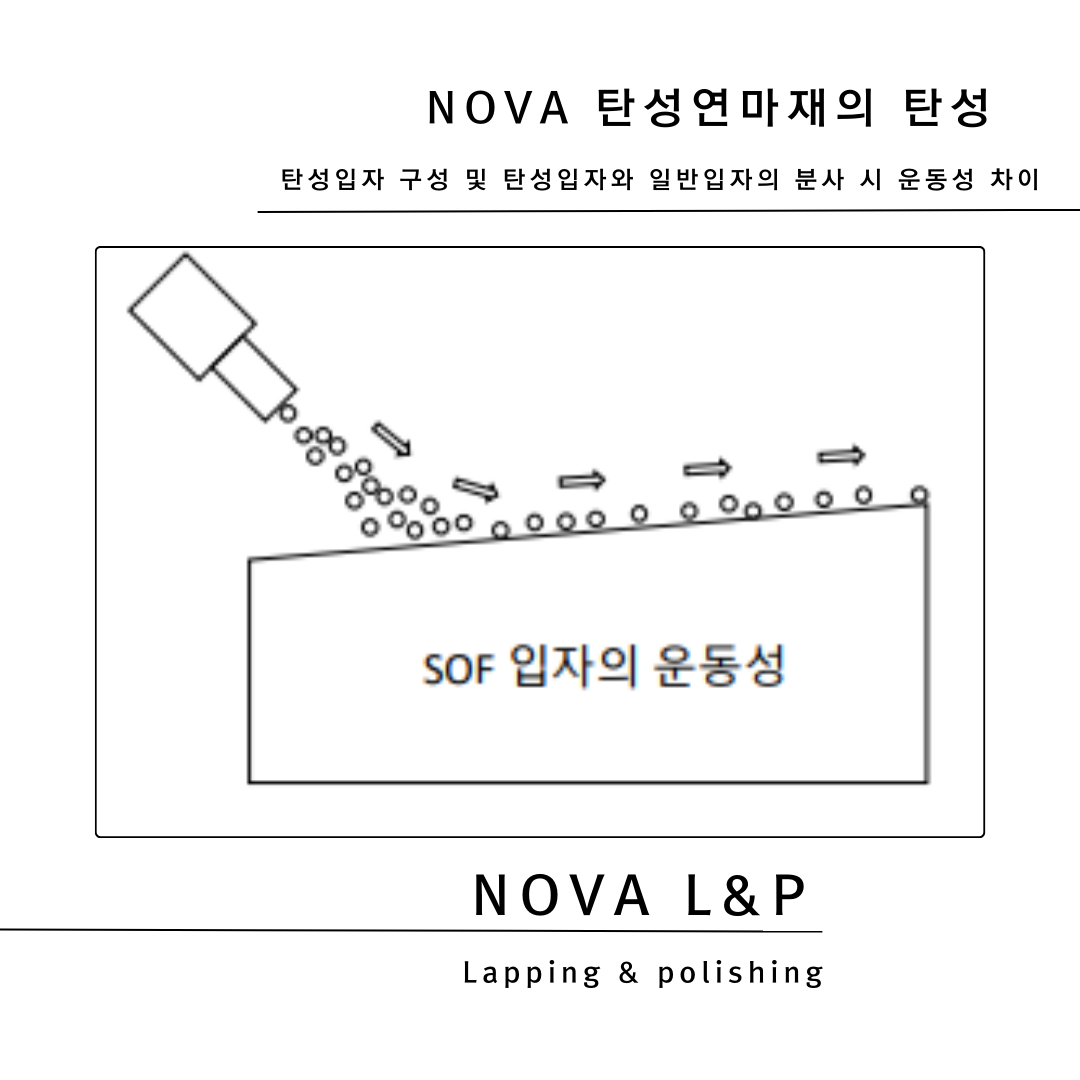

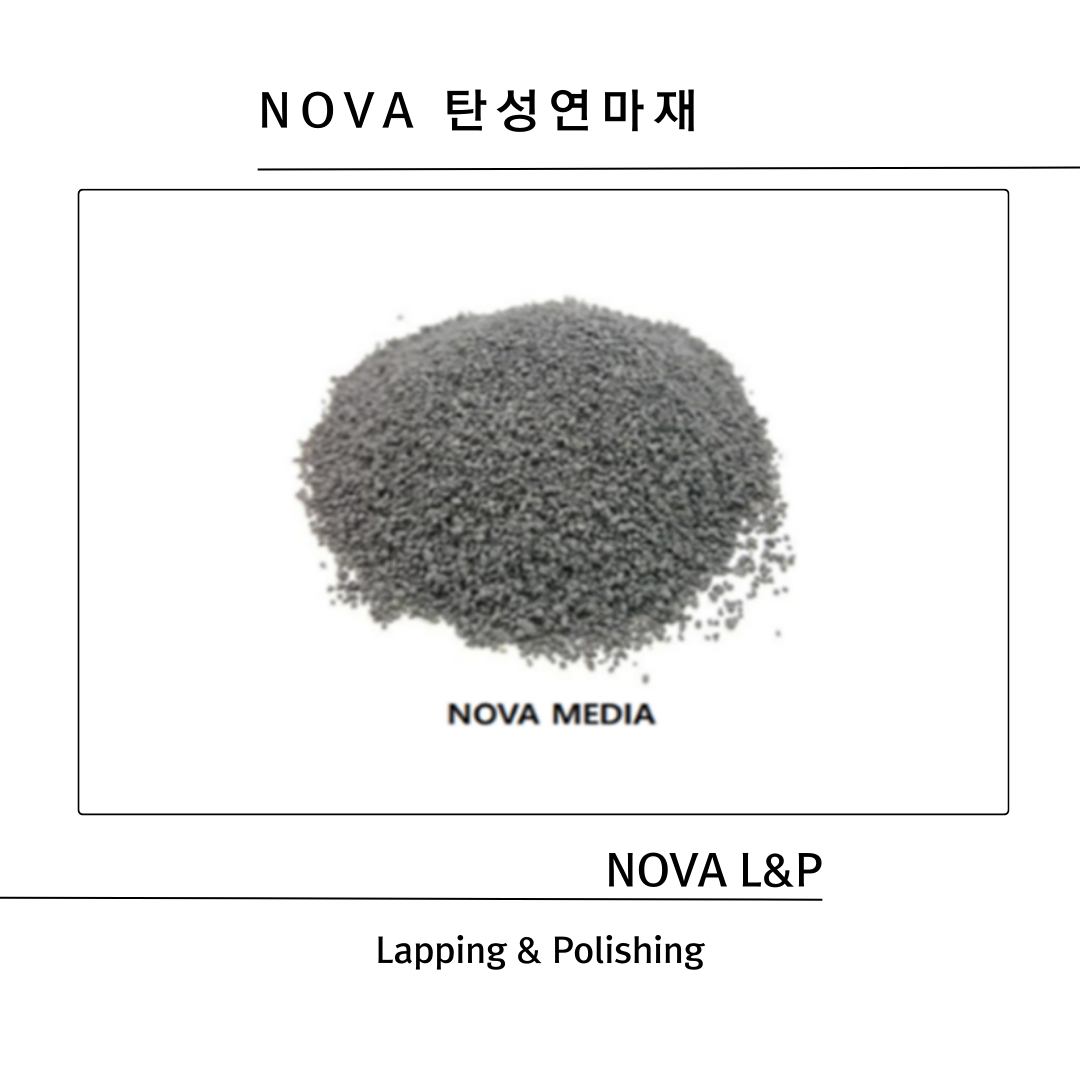

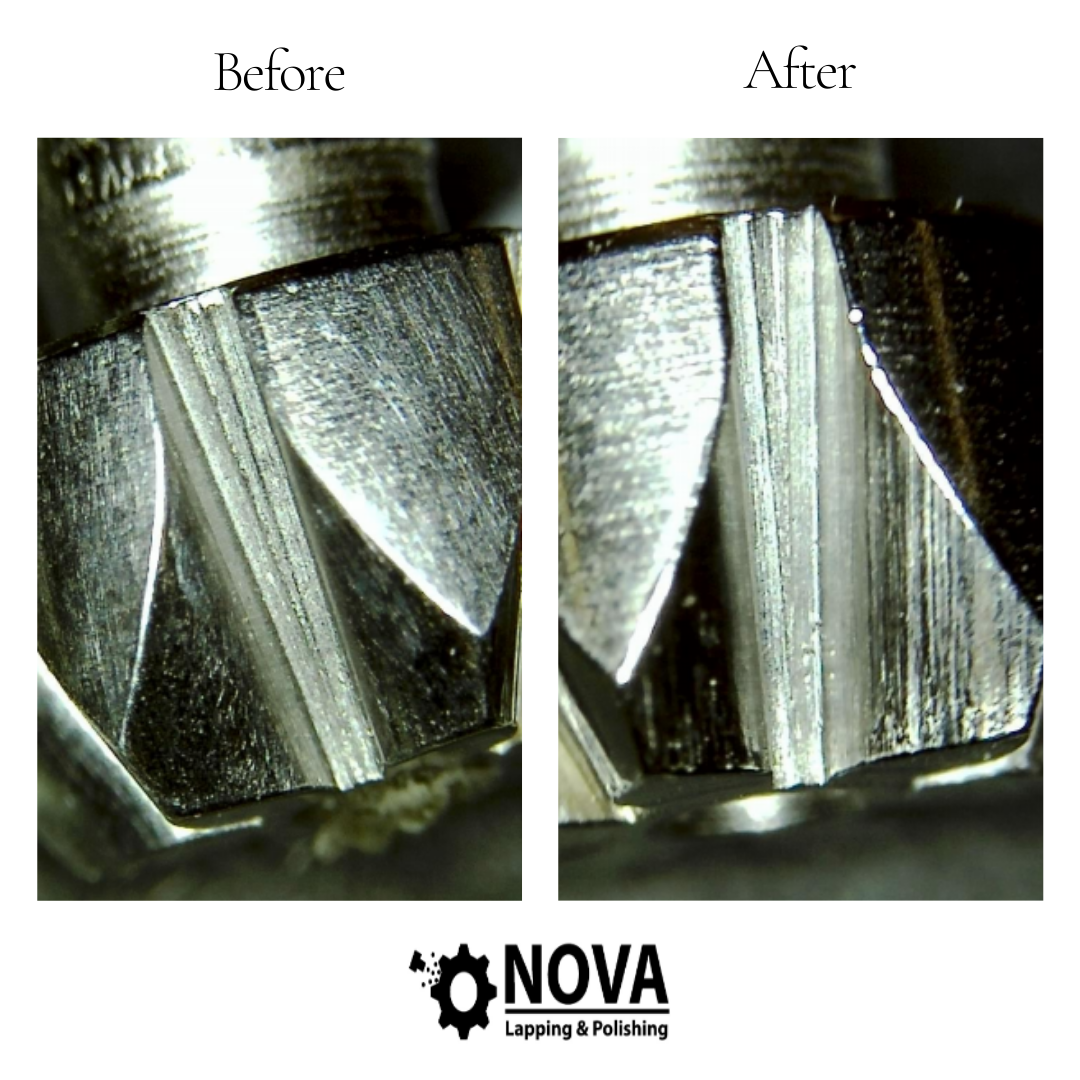

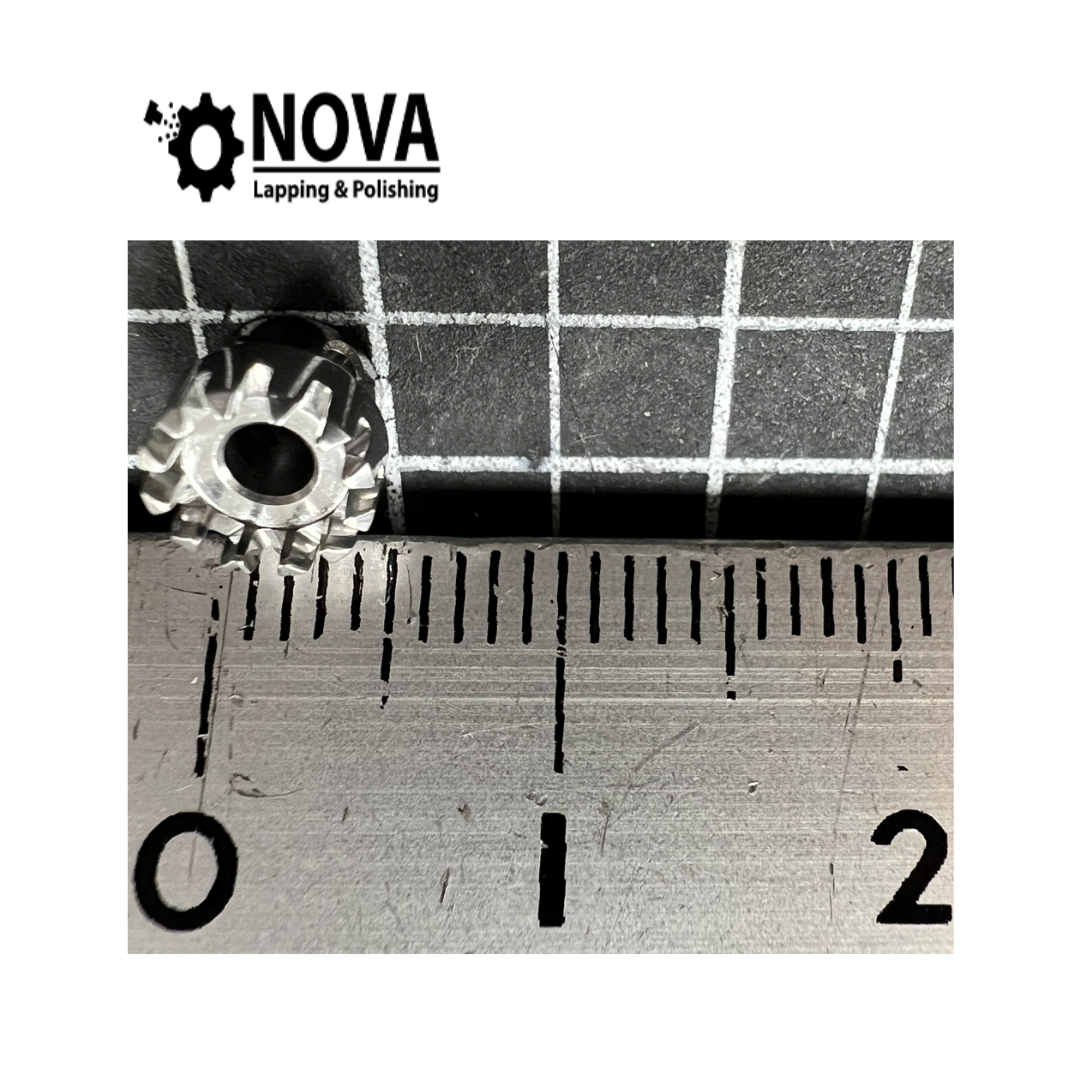

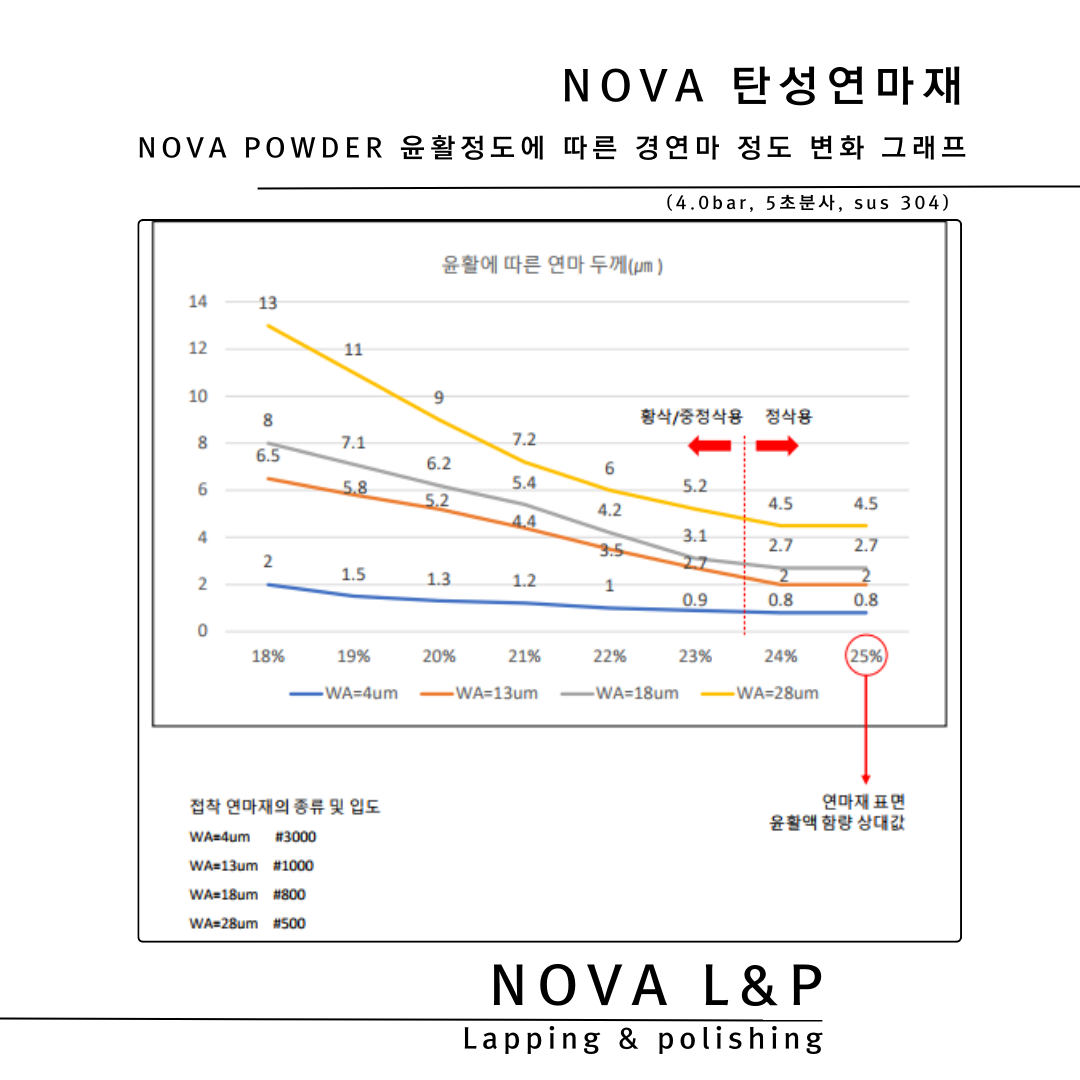

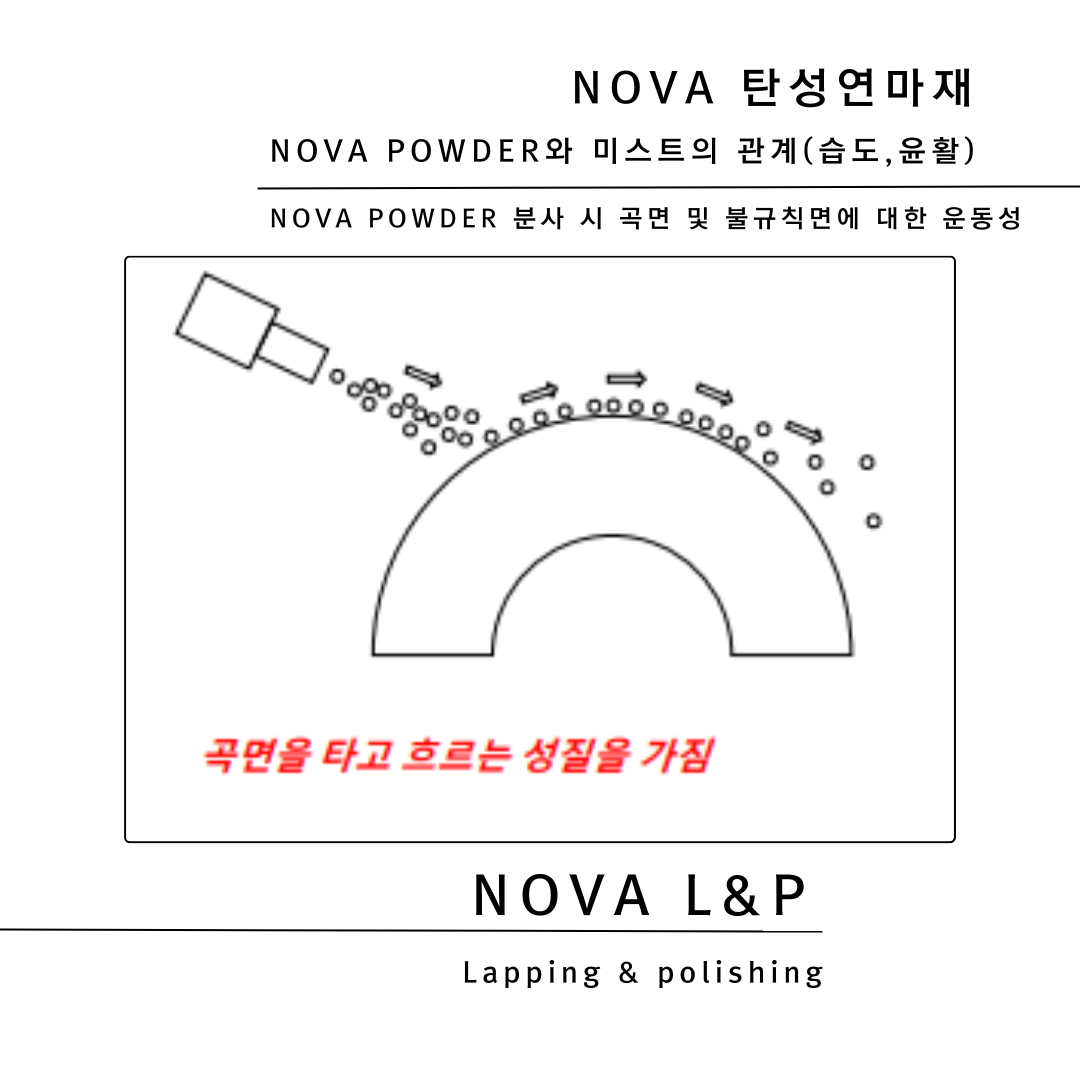

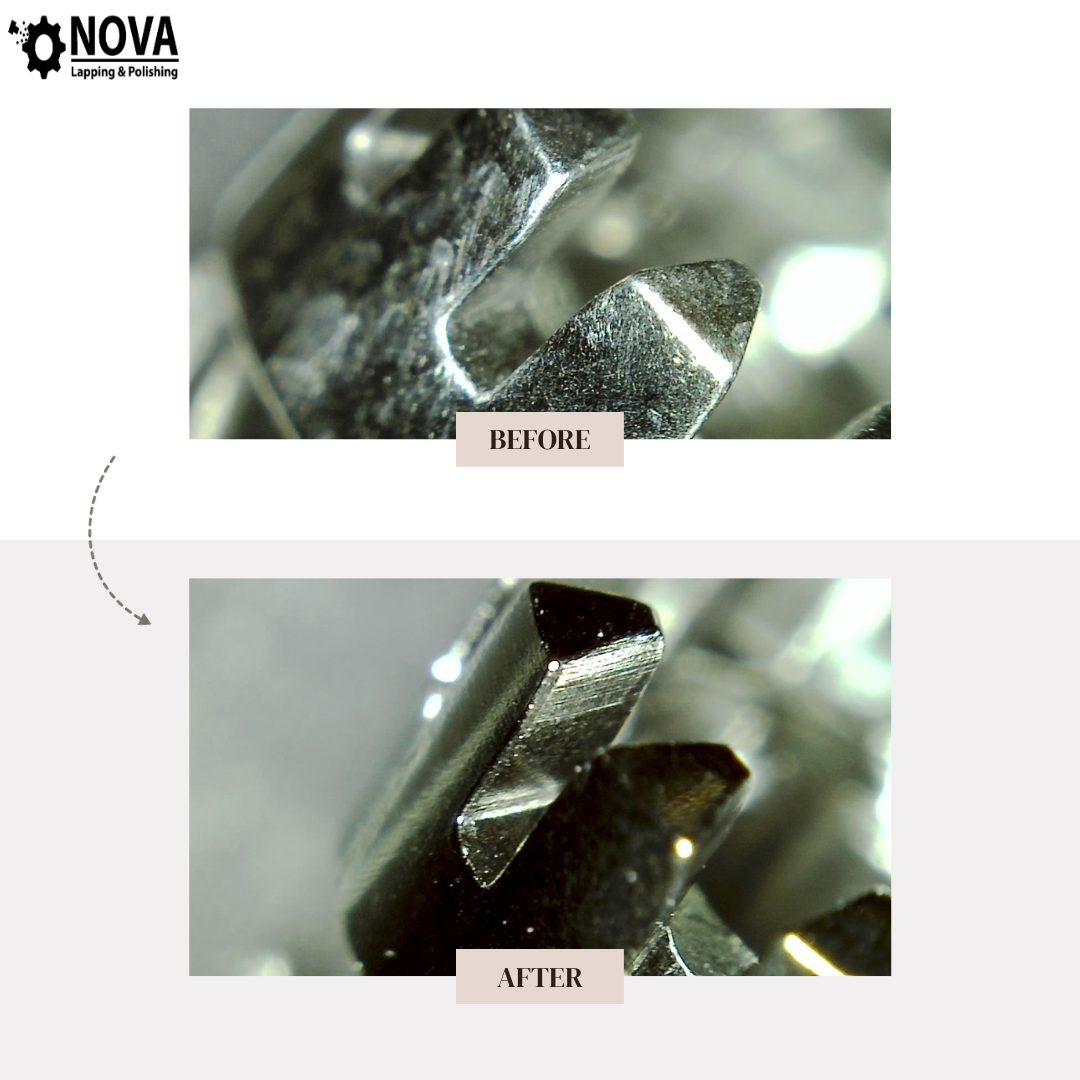

✅ NOVA 탄성연마재
✔ 블라스터, 드래그용 탄성연마재
✔ 불규칙 형태

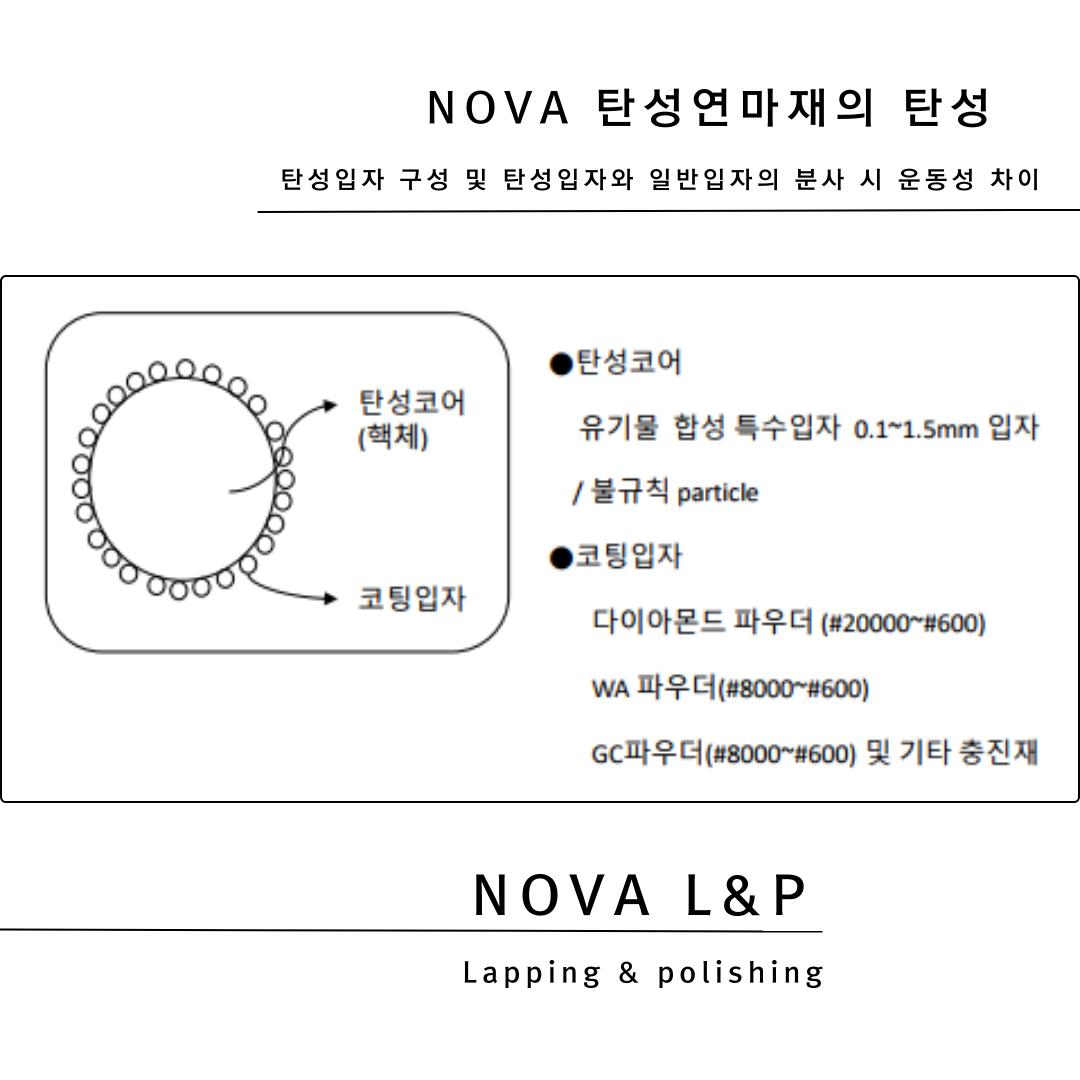

✔ 0.1㎛ ~ ５０㎛ 다이아몬드 파우더 외 기타 연마재 탄성체에 코딩된 형태의 연마재
✔ 탄성조절 전용 미스트
✔ 메탈/세라믹/플라스틱/3D프린터 출력물/티타늄 외 기타 금속 연마 가능
✔ 사용용도:

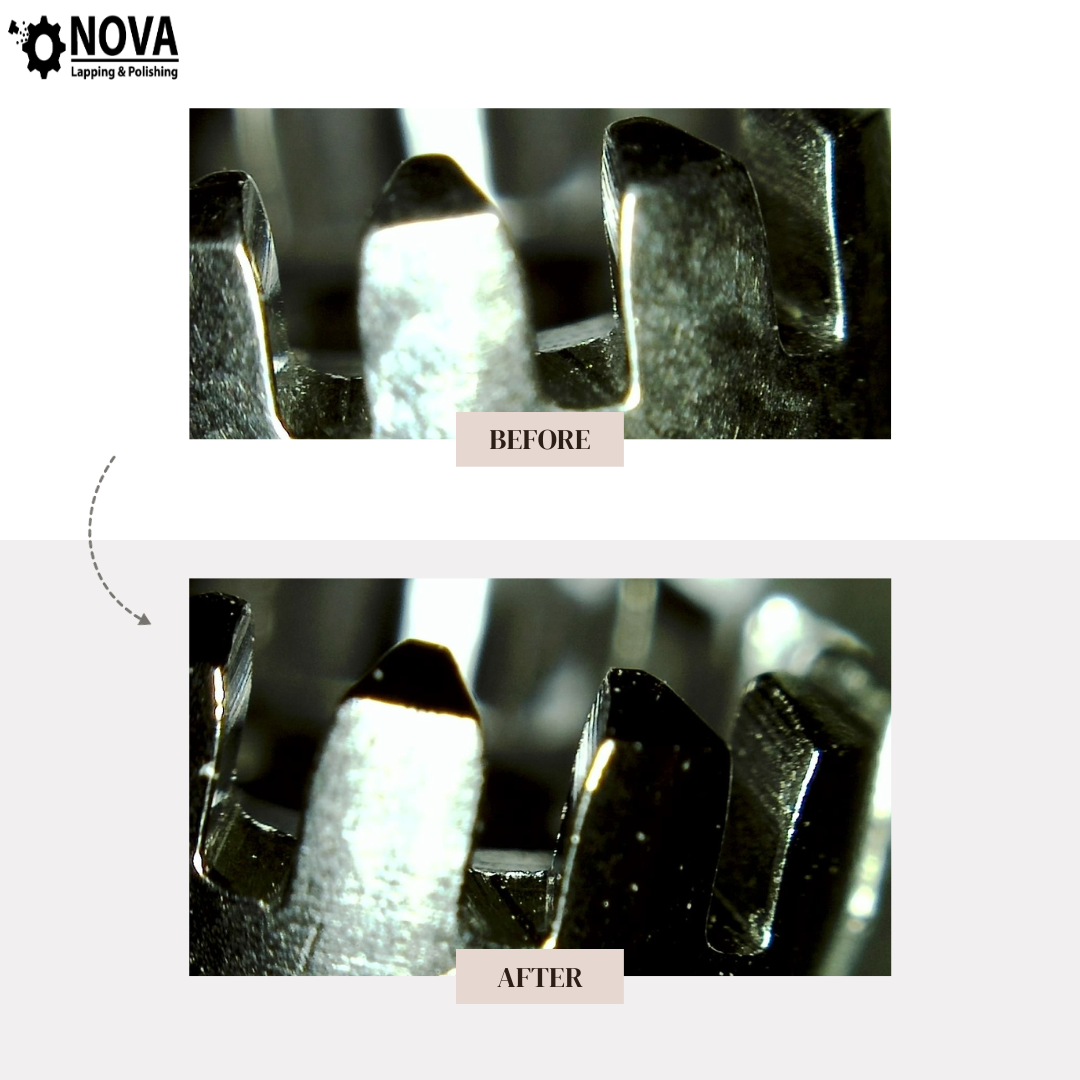

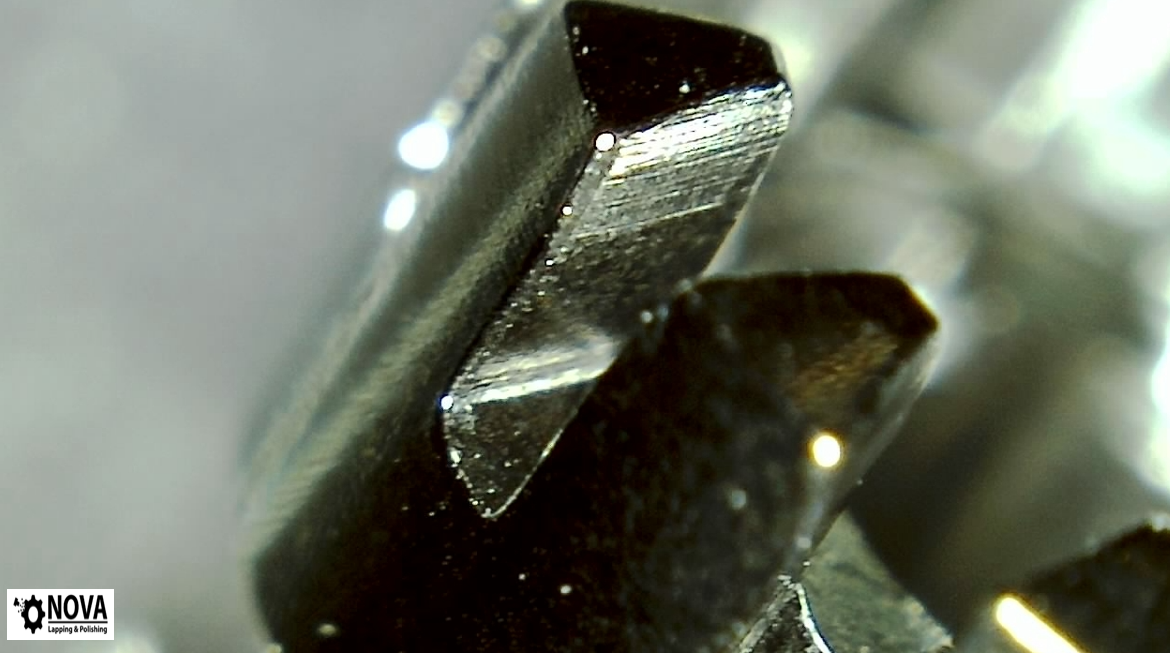

✔ 미러폴리싱

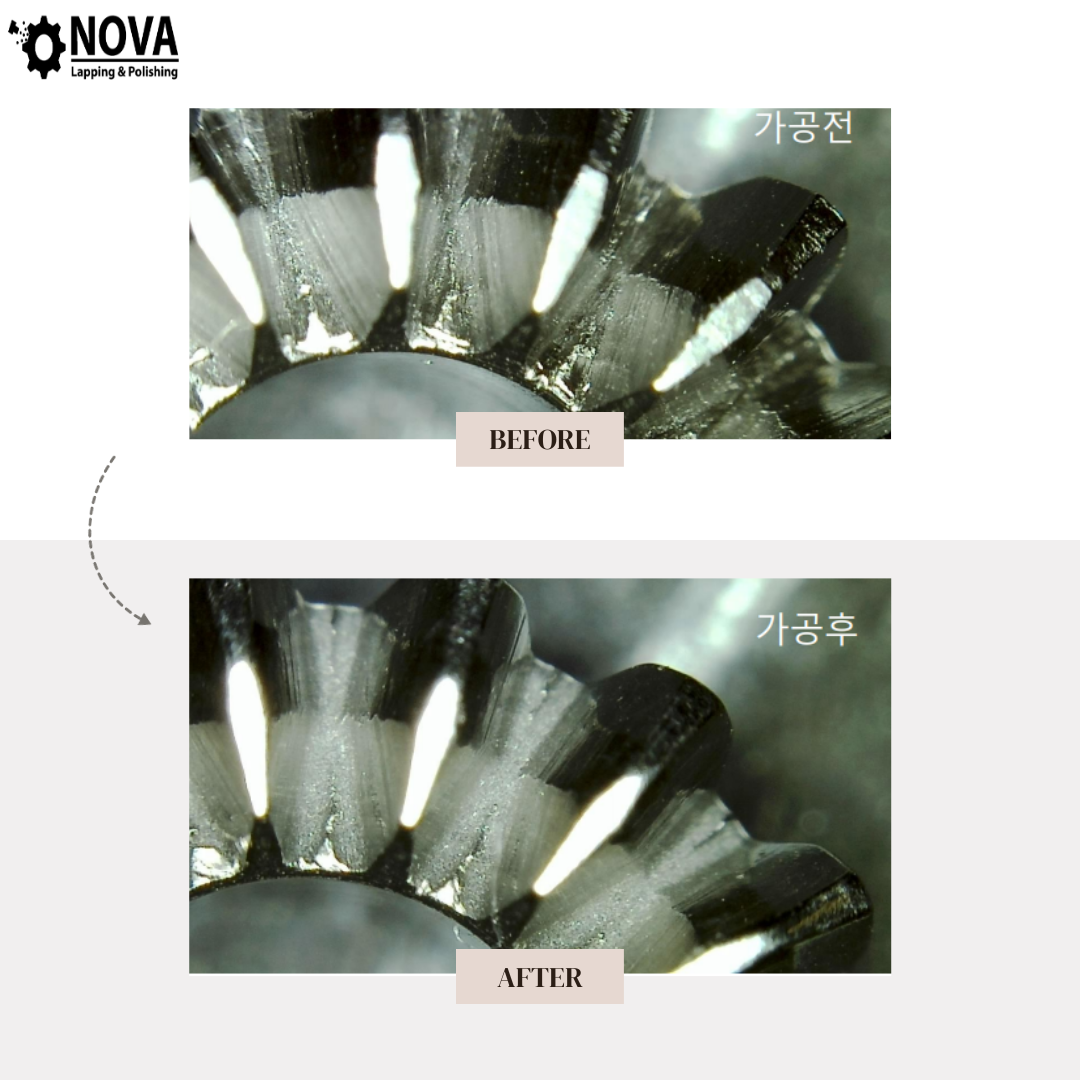

✔ 표면 조도 개선

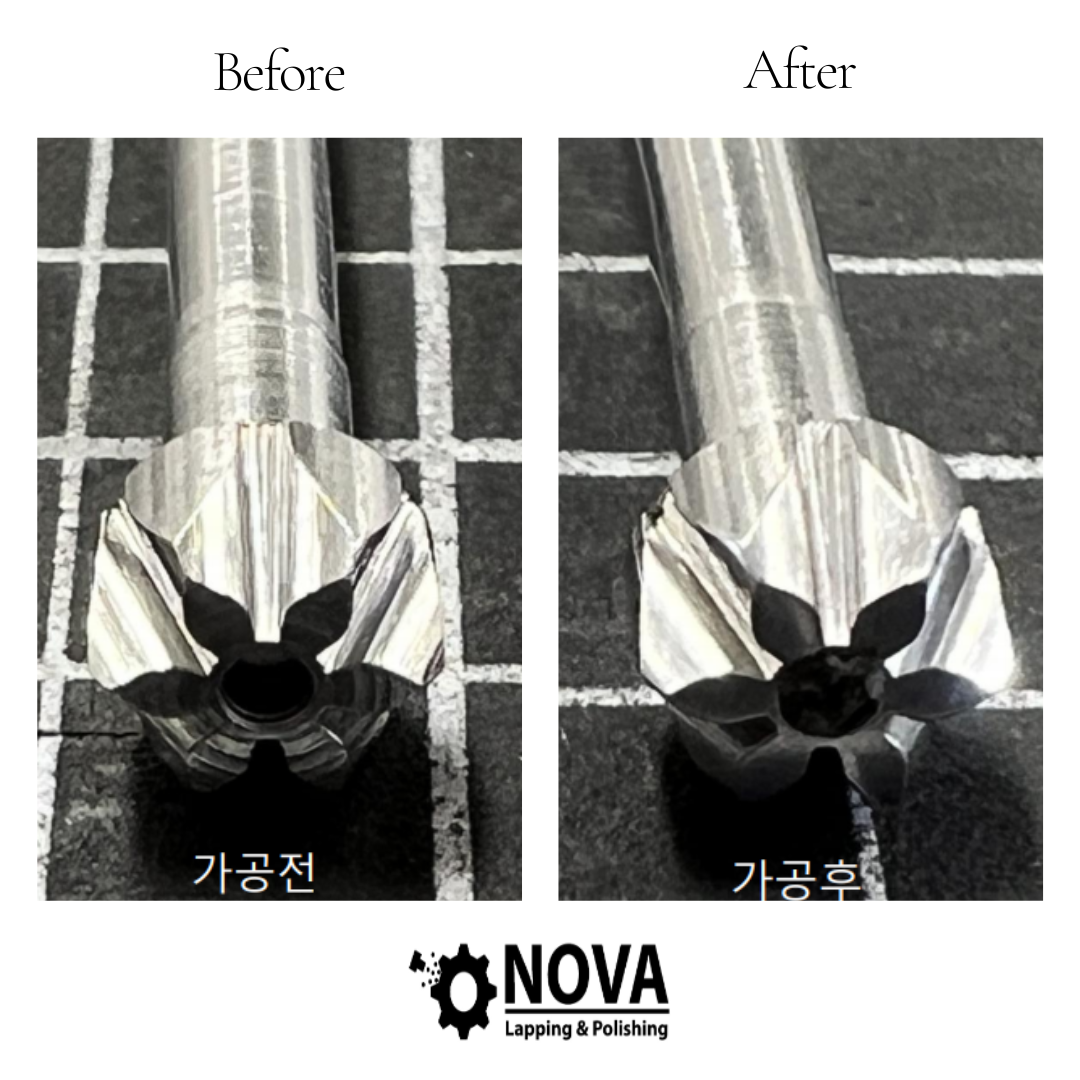

✔ 곡면 외 복잡 형상 가공 가능
✔ 솔루션 제공을 통한 가공물에 적합한 고객 맞춤형 연마재 제공

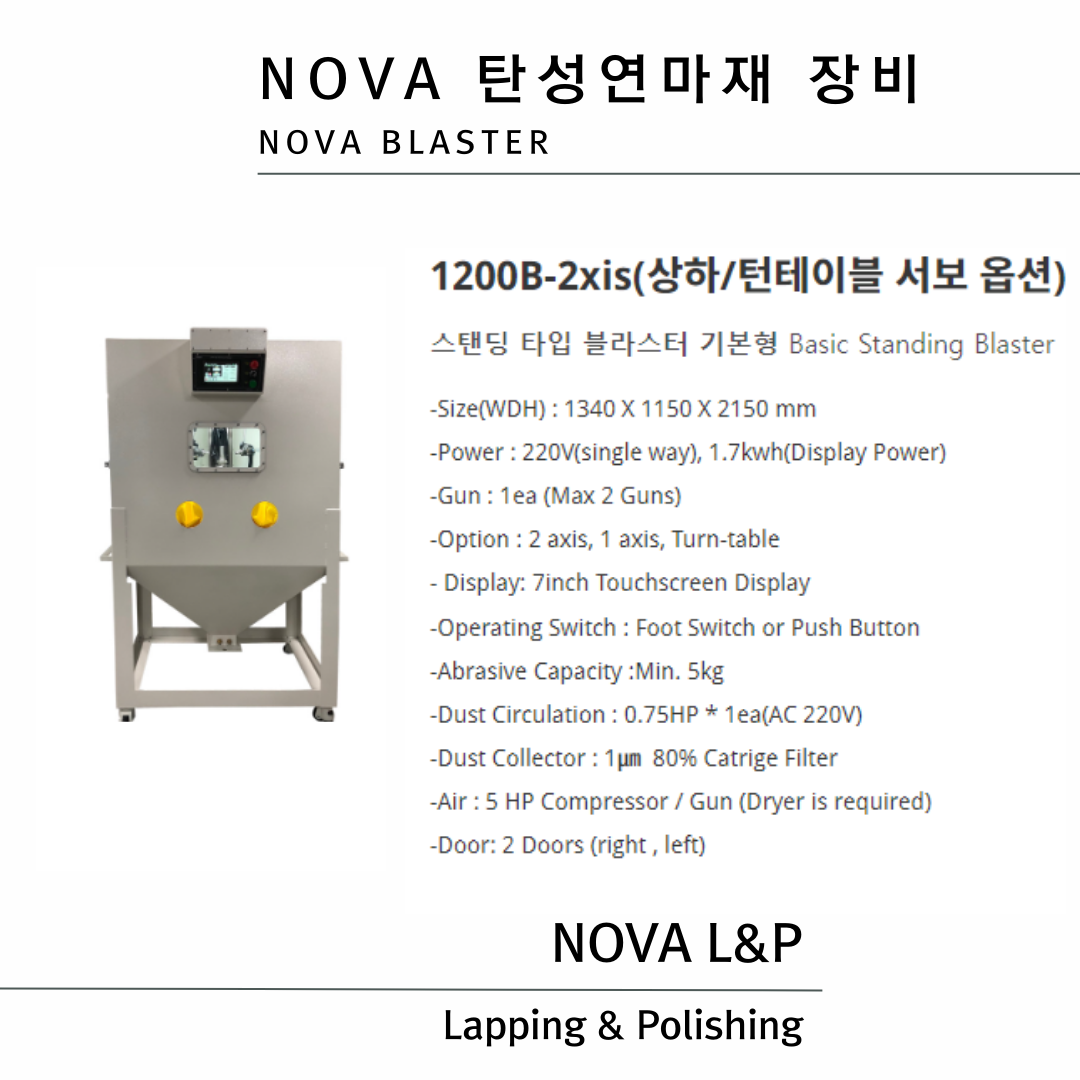

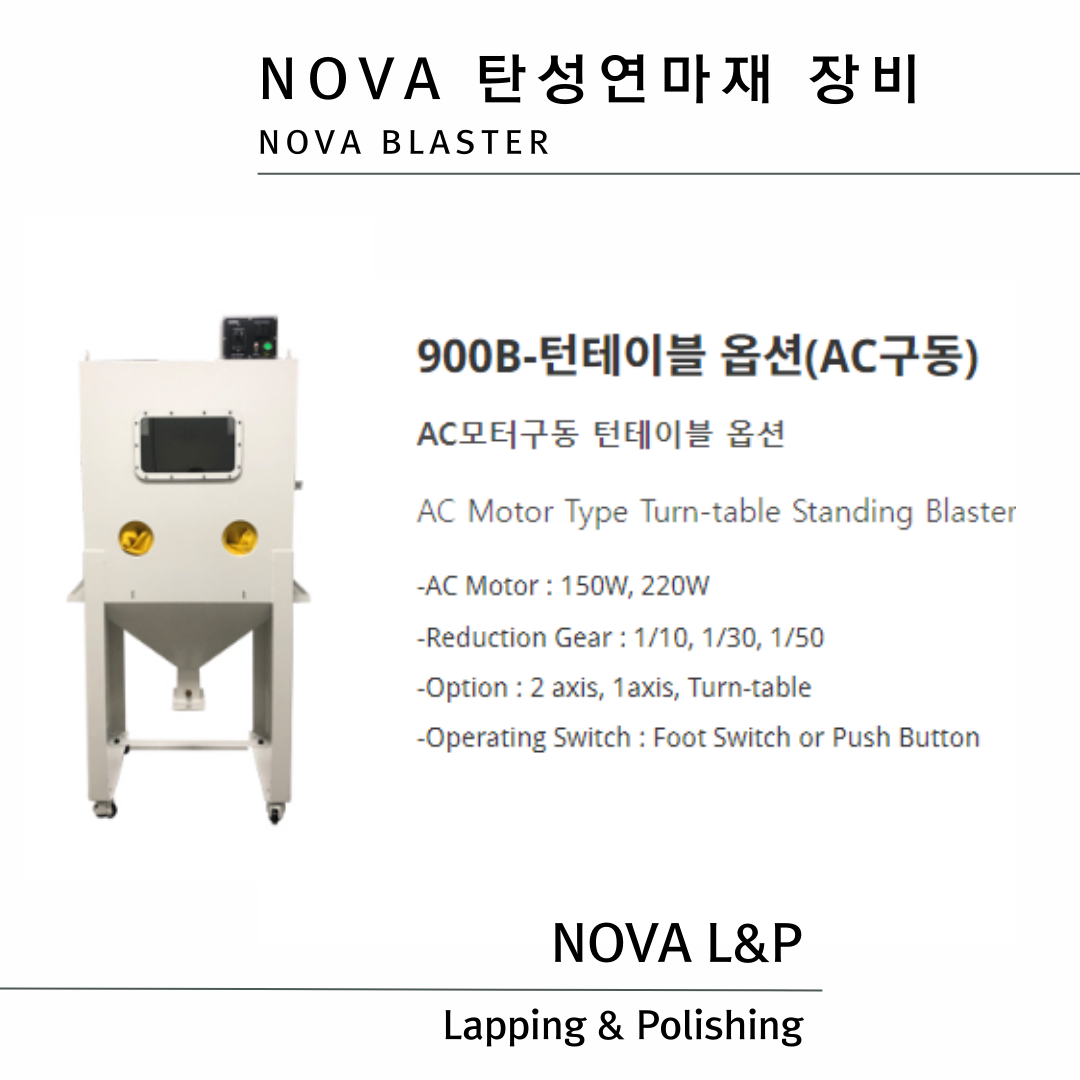

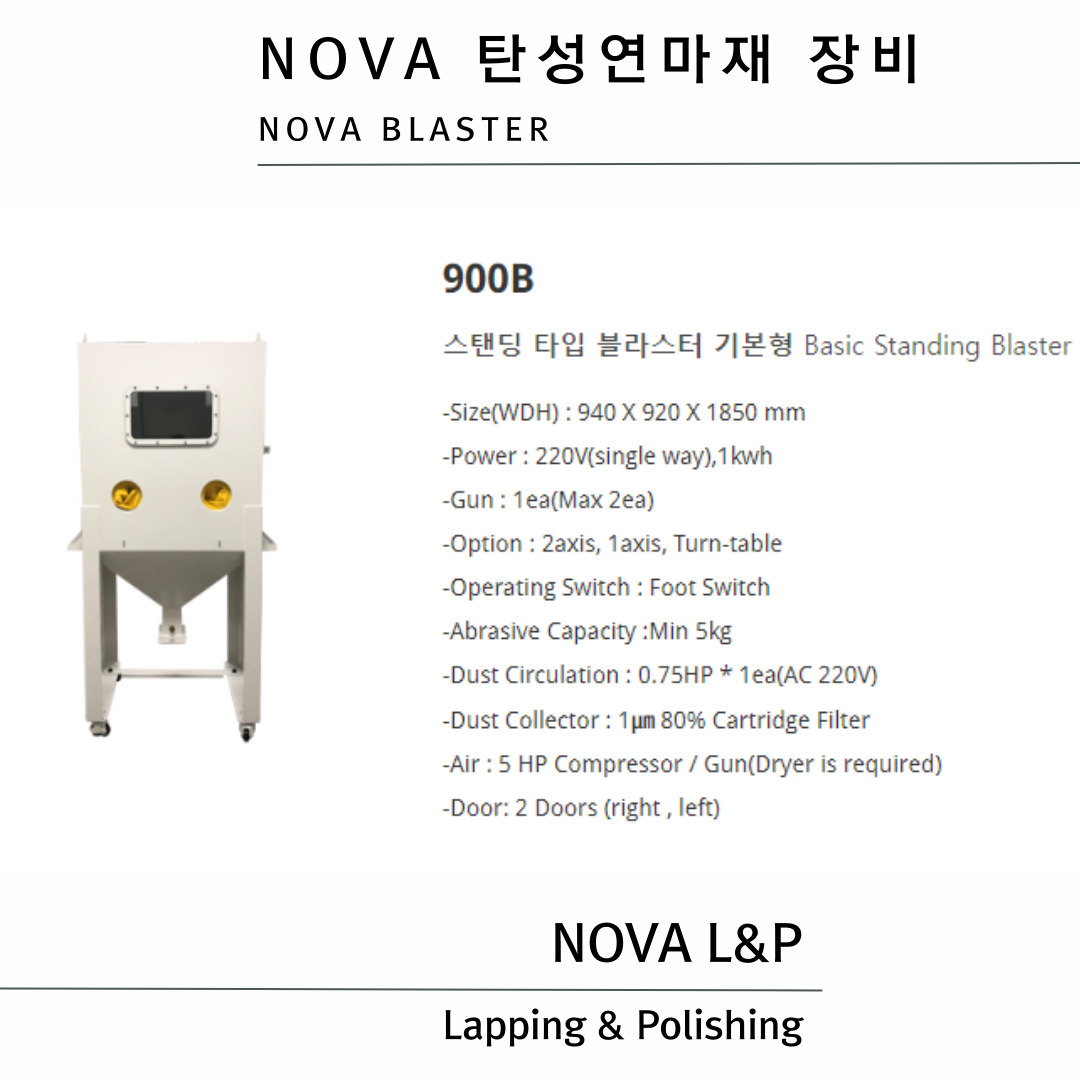

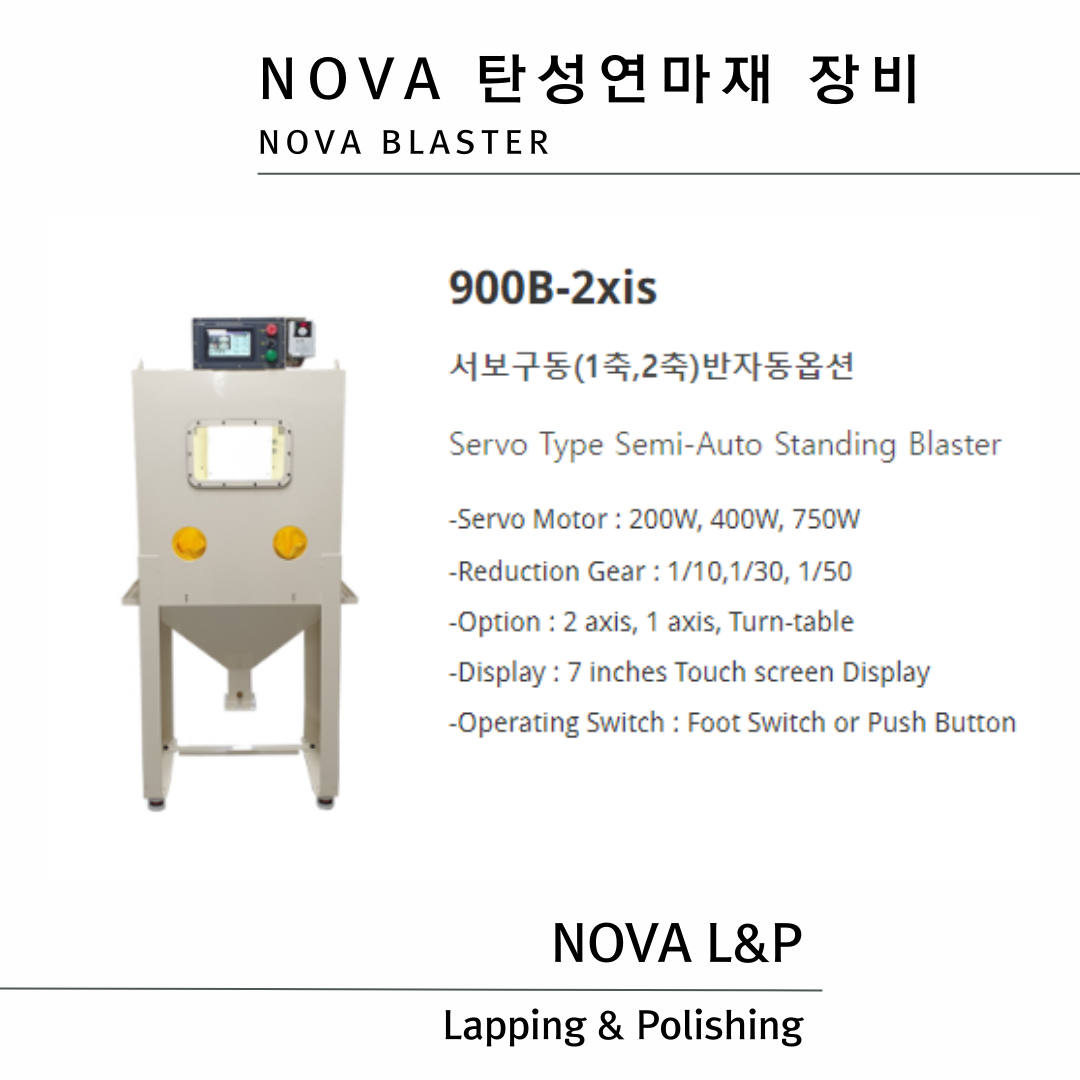

✅ 탄성연마재 NOVA - 장비 ( NOVA elastic media blaster)
