[노바엘앤피] 소형기어 정밀연마의 새로운 기준-탄성연마재

✅ 탄성연마재로 실현하는 소형기어 정밀 연마의 새로운 기준

• 복잡한 치형 구조도 균일하게 - 기존 연마 공정의 한계를 뛰어넘는 혁신적인 솔루션
• 마이크로 스케일 정밀도 - 미크론 단위 표면 완성
• 탄성연마재는 소형기어의 잇면,치근부, 이끝면을 포함한 복잡한 3D 곡면을 균일하게 연마하여 Ra 0.1㎛ 이하의 경면 품질을 구현합니다.

노바엘앤피_탄성연마재_현미경x200

노바엘앤피_탄성연마재_현미경x200

✅ 왜 소형기어 연마가 어려운가?

소형기어는 자동차 변속기, 의료기, 로봇 관절, 드론 구동계, 정밀 계측 장비 등 첨단 산업 전반에 걸쳐 핵심 부품으로 사용됩니다. 모듈 0.1~ 1.0 수준의 초소형 기어는 치형 간 수백 마이크론에 불과하여 기존 연삭(grinding) 공정으로는 치근부와 언더컷 영역에 공구가 접근하기 어렵습니다.



기존의 경질 연마석이나 래핑(lapping) 방식은 복잡한 형상 내부에서 압력 분포가 불균일해져 특정 부위만 과도하게 제거되거나, 반대로 미연마 영역이 남는 문제가 발생합니다. 이는 기어의 소음, 진동(NVH), 내구성에 직접적인 영향을 미칩니다.



💡 핵심과제: 복잡한 치형 기하학 + 미크론 단위 허용 공차 + 고속 대량 생산 요구 - 이 세가지를 동시에 충족하는 연마 기술이 필요합니다.

---

노바엘앤피_탄성연마재_현미경x200

✅ 탄성연마재가 필요한 산업

• 자동차·전장,EPS 모터 기어: 전동 파워스티어링 윔기어, 소형액추에이터 기어의 NVH 기준 충족을 위한 정밀 디버링.
• 의료기기,수술로봇: 청결도 기준이 엄격한 의료 기어의 버 100% 제거 및 생체적합 표면처리.
• 로봇,하모닉 드라이브: 관절 기어의 백래시 제로 요구에 대응하는 마이크론급 에지 균일성 확보.
• 드론,항공 구동계: 경량 티타늄,알루미늄 기어의 버제거 - 열,화학 처리 없이 소재 특성 유지.

💡성능비교

비교항목	기존 연삭(Grinding)	래핑(Lapping)	탄성연마재
치근부 접근성	X 불가	△ 제한적	V 완전 접근
표면 조도 Ra	0.4~0.8㎛	0.2~0.4㎛	0.05~0.1㎛
열 손상 위험	X 높음	△ 중간	V 없음
복잡 형상 대응	X 불가	△ 부분 가능	V 완전 대응
치수 정밀도 유지	△ 과삭 위험	△ 선택적 제거	V 균일 제거
자동화 적합성	V 가능	X어려움	V 최적

✅ 소형기어 탄성연마 적용 프로세스



1. 기어 특성 분석 및 연마재 선정

   소재 ( 알루미늄,스테인레스,니켈, 동, 아연, 티타늄 등) 경도를 기반으로 결합체 탄성도, 연마입자 종류, 입도 (#100~#8000)을 설계합니다.



2. 지그( Jig ) 설계 및 고정

   소형기어의 치형이 연마재와 정확한 각도로 접촉하고 정밀 지그를 제작합니다.



3. 연마 실행

   탄성연마재를 사용하여 작업실행,실시간 품질 모니터링 수행합니다.



4. 세정 및 최종검사

    초음파 세척 후 3D 표면 형상 측정으로 Ra,Rz,Rq 및 치형 정밀도를 전수 또는 샘플 검사합니다.



💡 검증된 성능 지표

Ra 0.05 ㎛ 이하 표면 조도 달성

± 0.5 ㎛ 이하 치수 재현성

60% 공정시간 단축 ( 기존 래핑 대비)



상기 수치는 저희 당사 기준 사내 시험 데이터 입니다. 소재 및 형상에 따라 결과가 상이할 수 있으며, 적용 전 시험 가공 권장합니다.

---

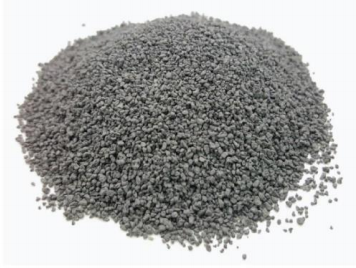

탄성연마재

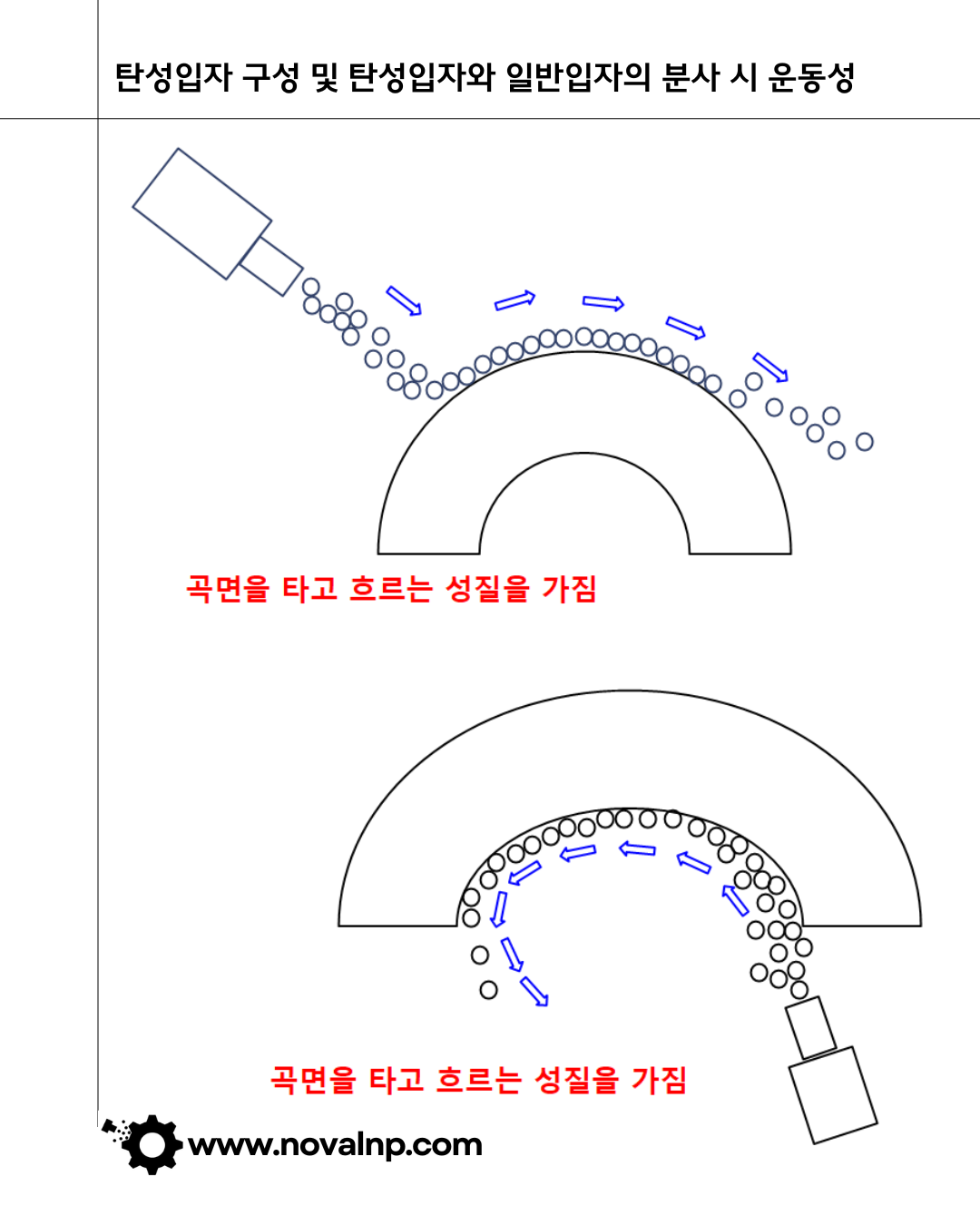

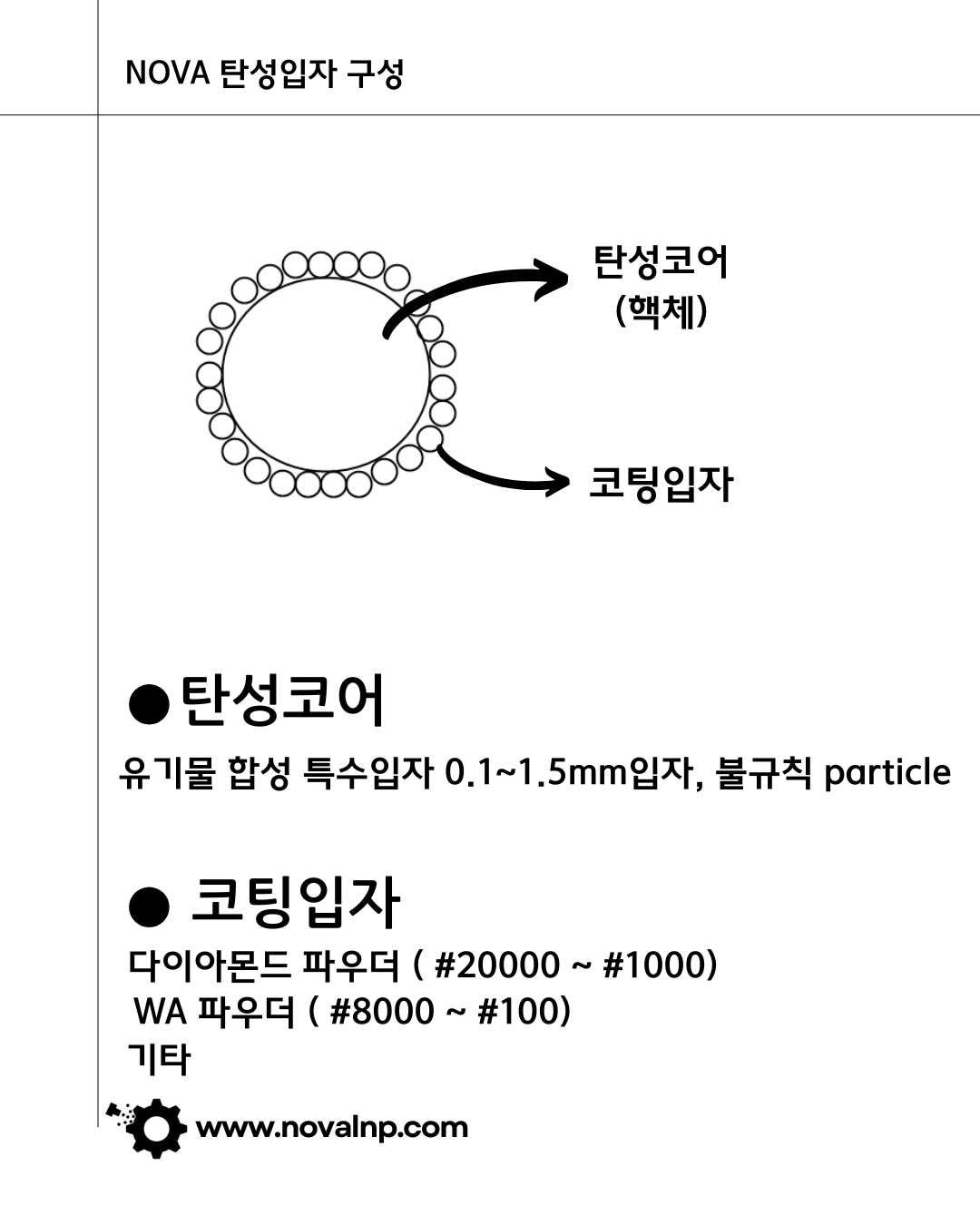

• 탄성체에 1~200㎛ 연마재를 수지 접착한 탄성연마재로서, 연속 순환이 가능하고, 절삭 공구강, 금형강, 카본, 비철금속 등 다양한 소재에 적용 가능합니다.

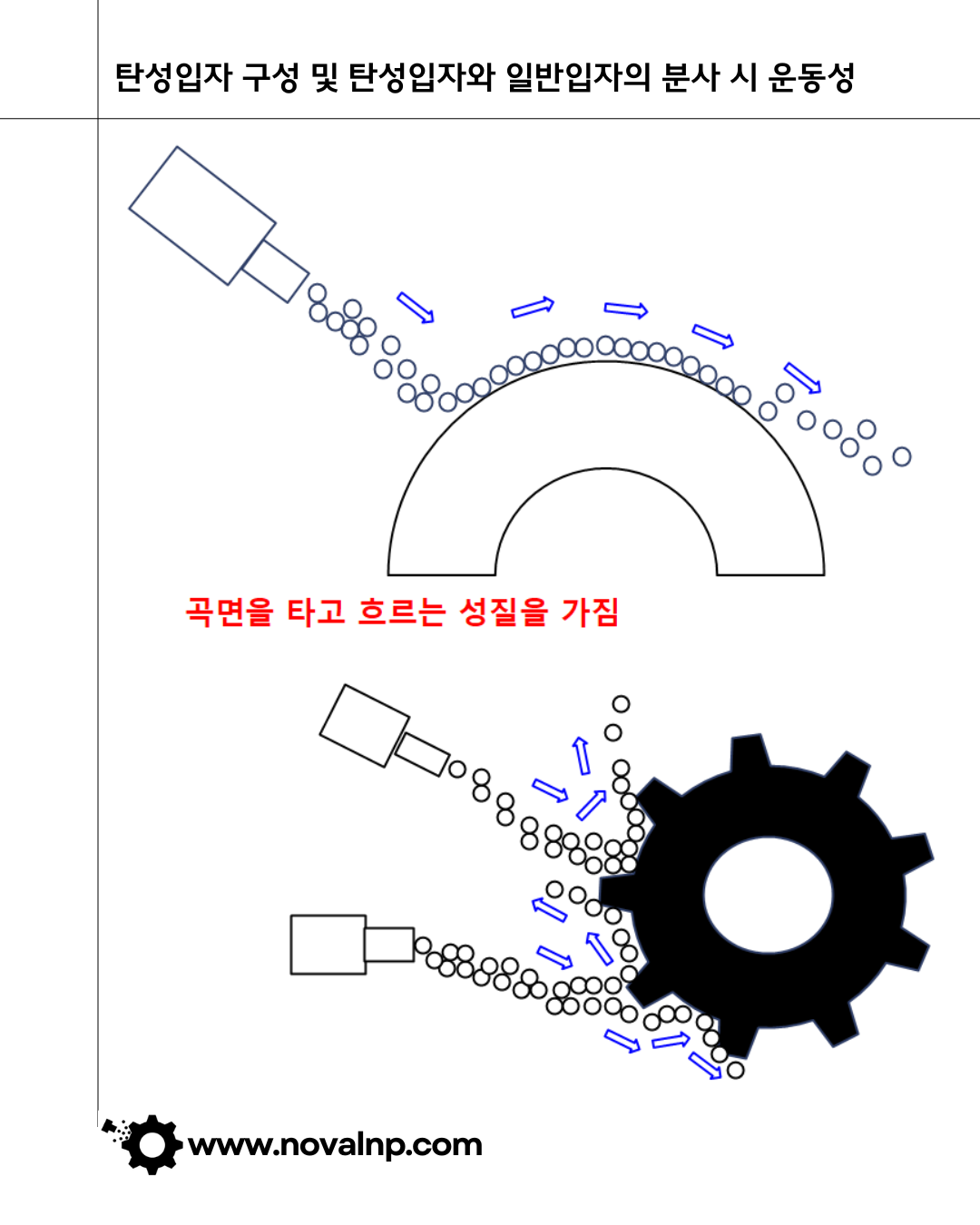

• 가공품의 형상에 영향을 받지 않습니다.
• 전용노즐을 사용하여 보다 효과적으로 툴마크제거가 가능합니다.
• 저분진으로 추가적인 세척작업이 필요하지 않습니다.
• 메뉴얼 작업시 작업자의 노하우에 따라 결과물의 퀄리티가 좌우되지 않습니다.

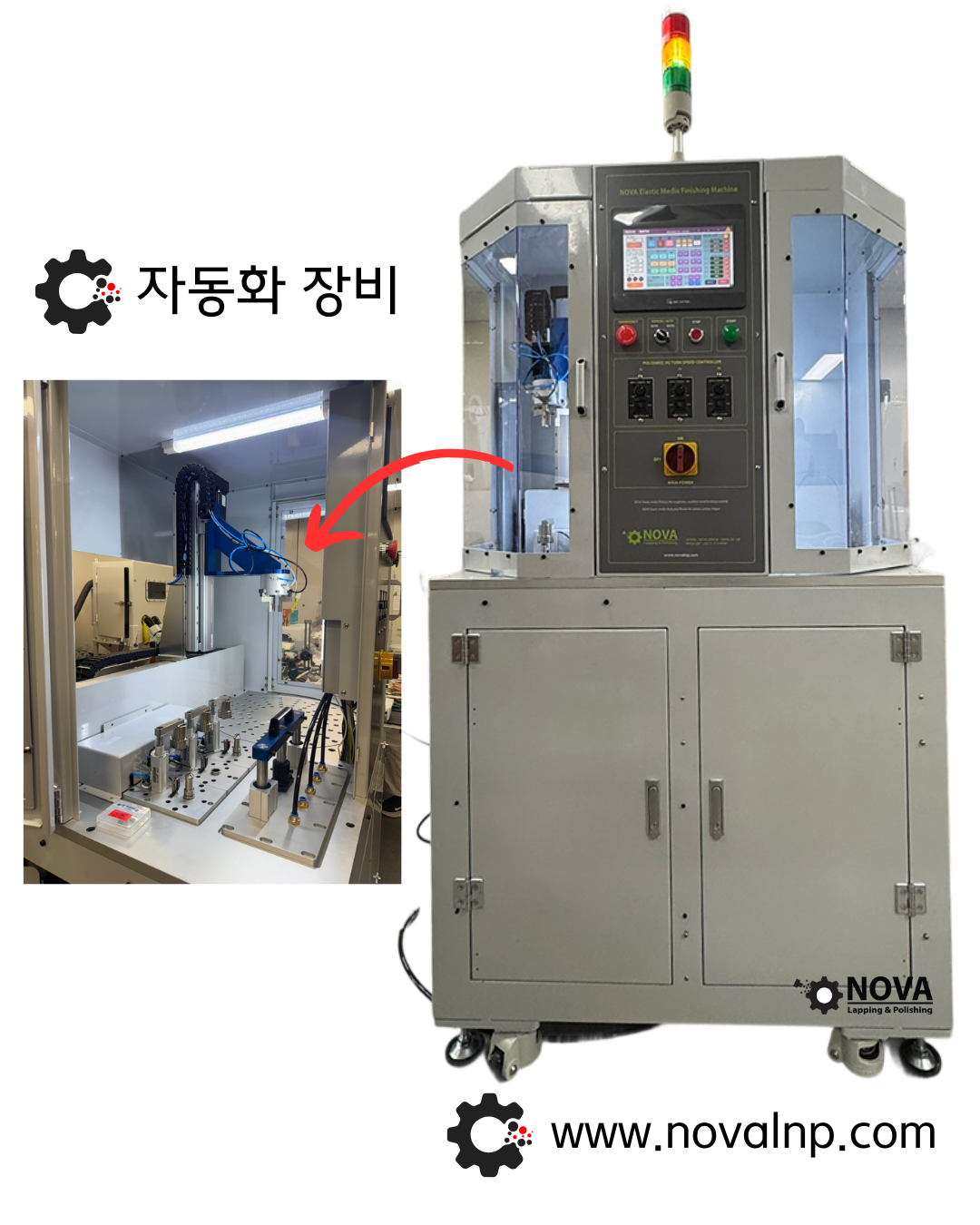

• 자동화 설비 구축을 통한 인건비 절감에 효과적입니다.

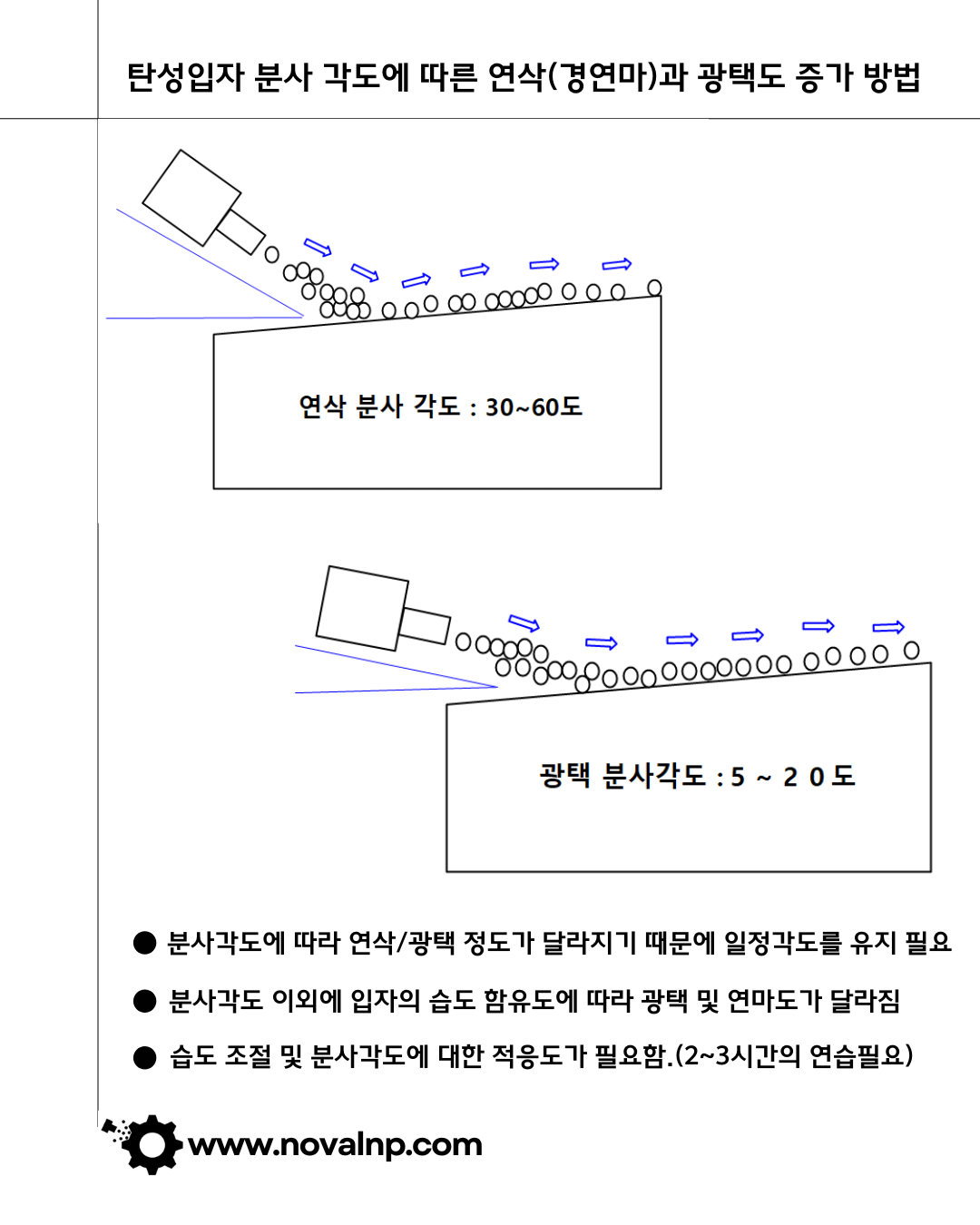

• 연마재 입도 선정 → 연마재 윤활 → 블라스팅 → 가공완료
• 초기 가공품의 상태 및 재료에 따라 1~5가지의 연마재를 사용할 수도 있습니다.

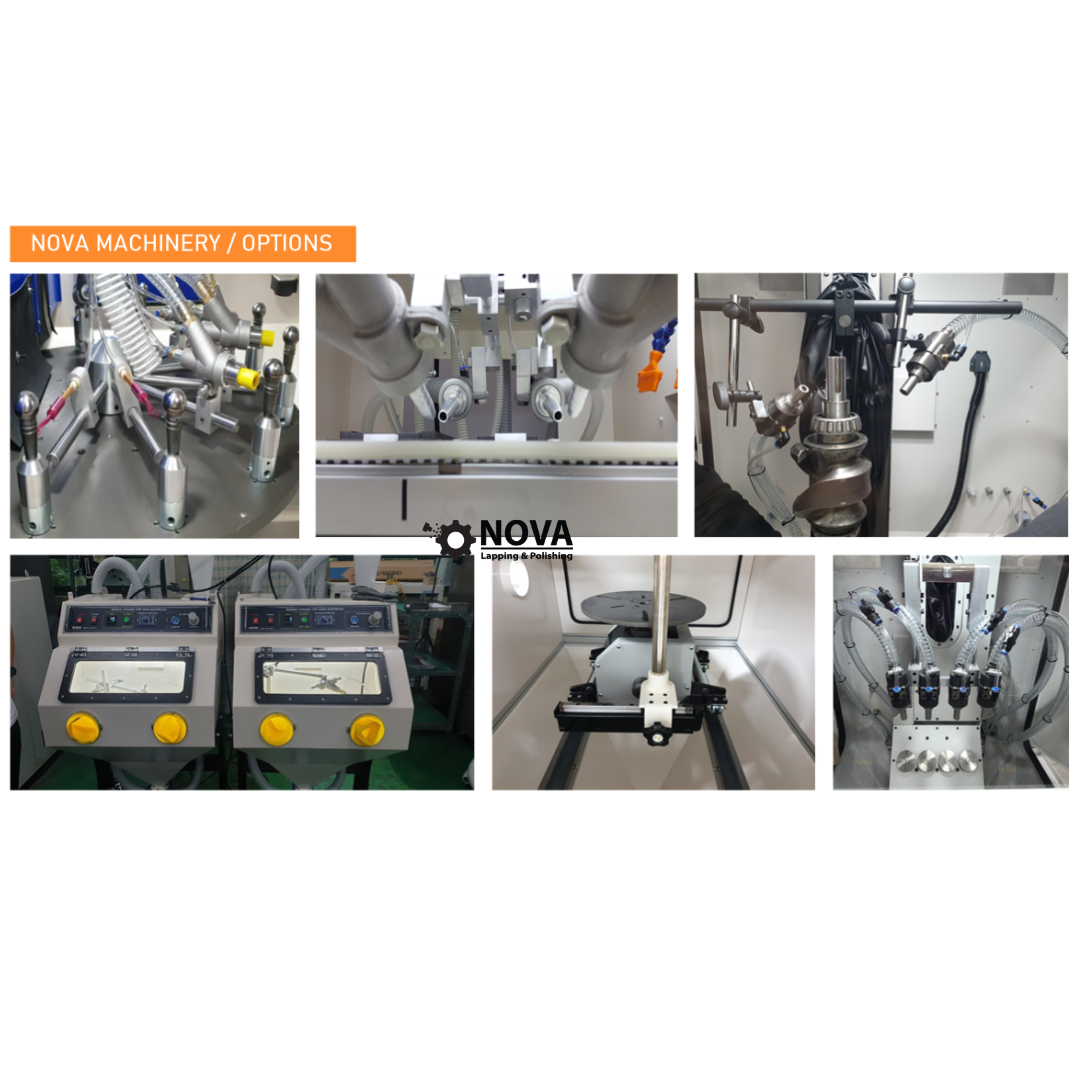

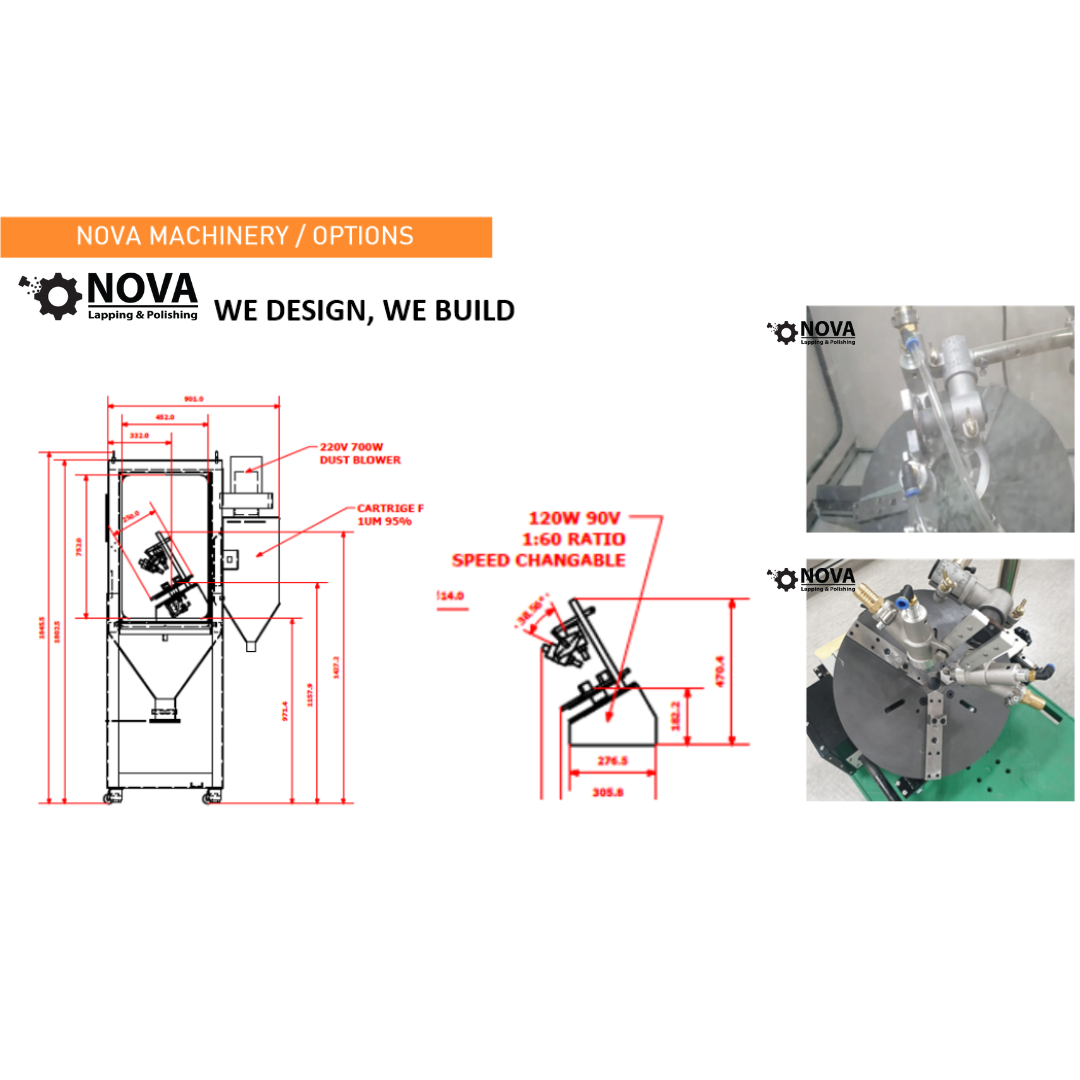

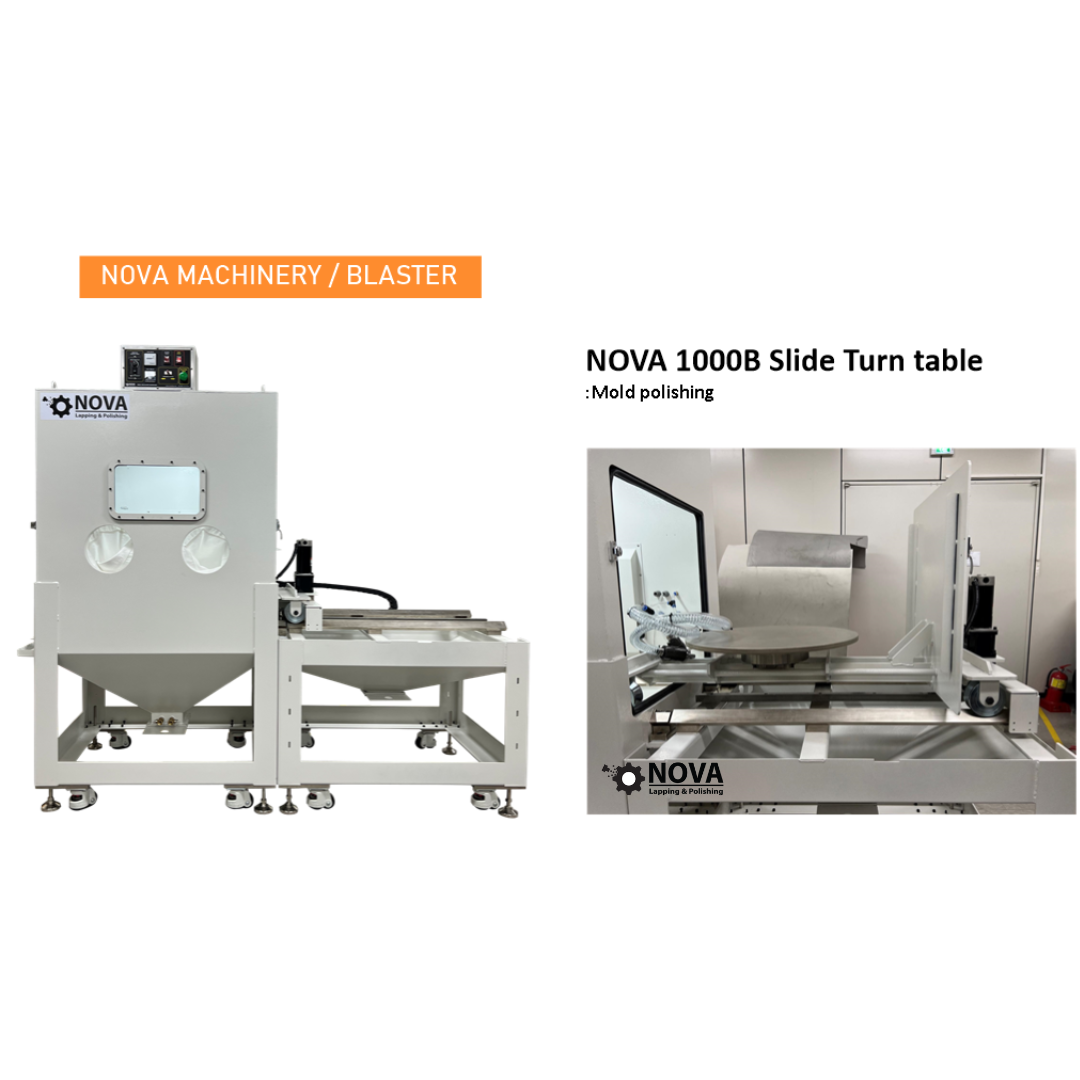

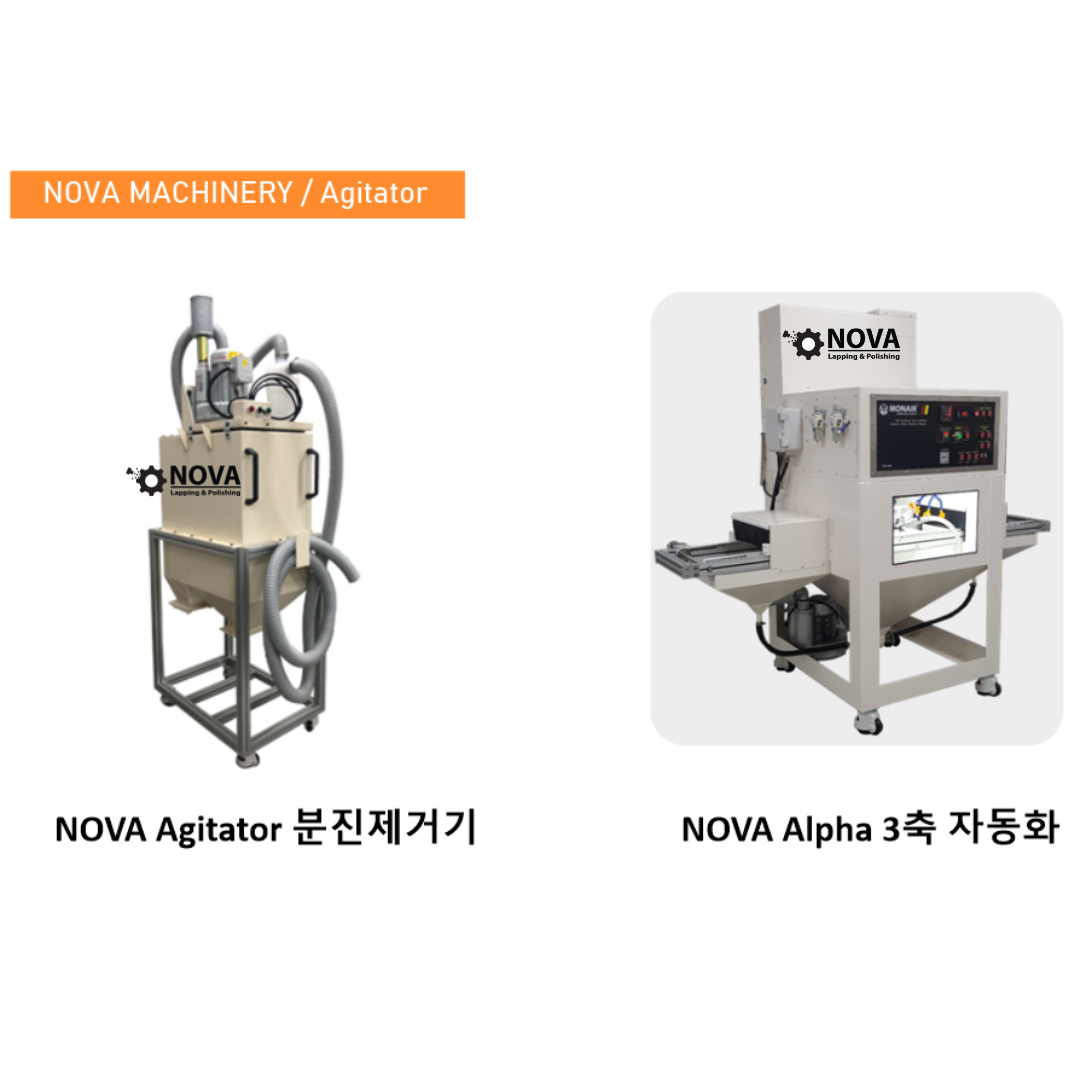

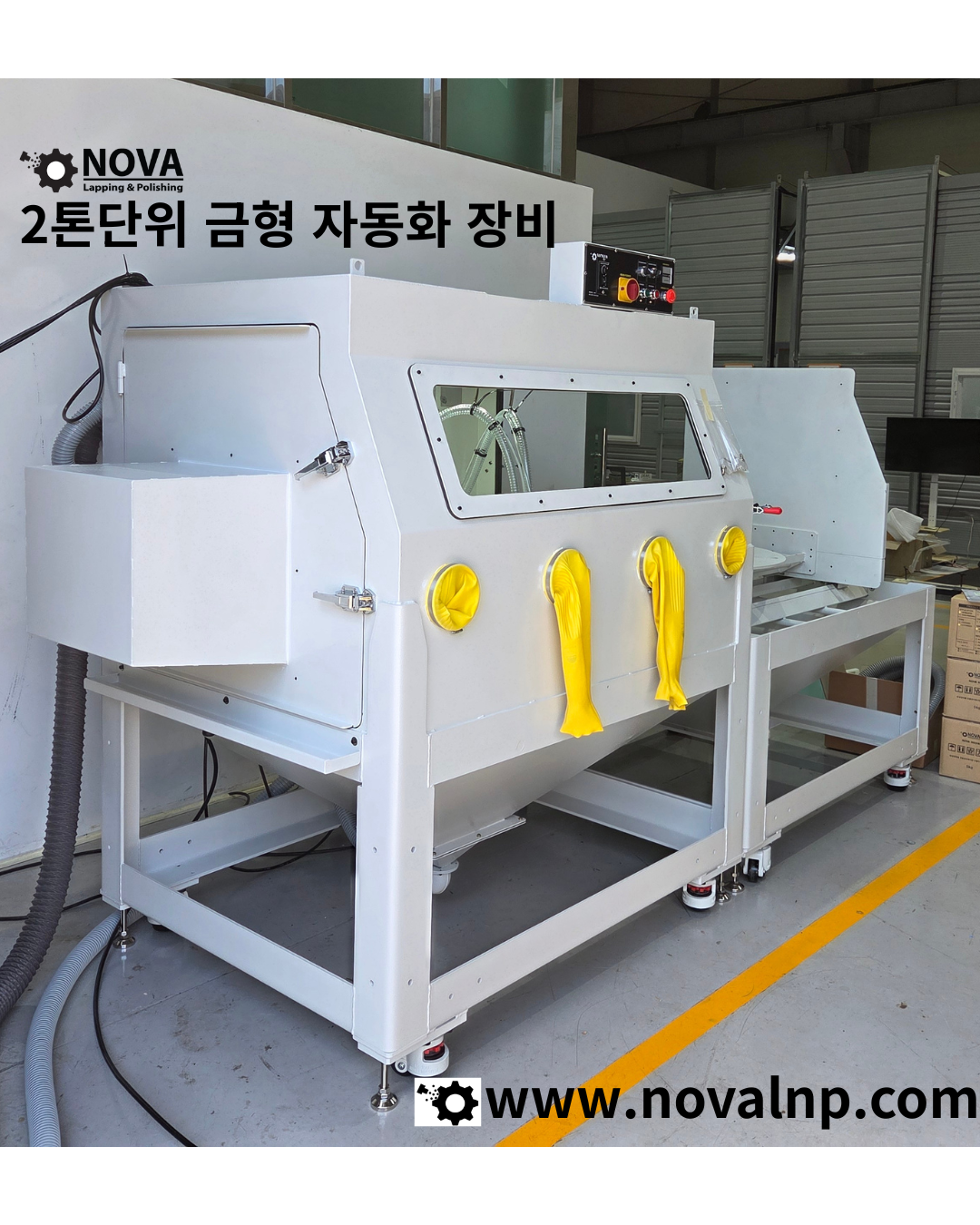

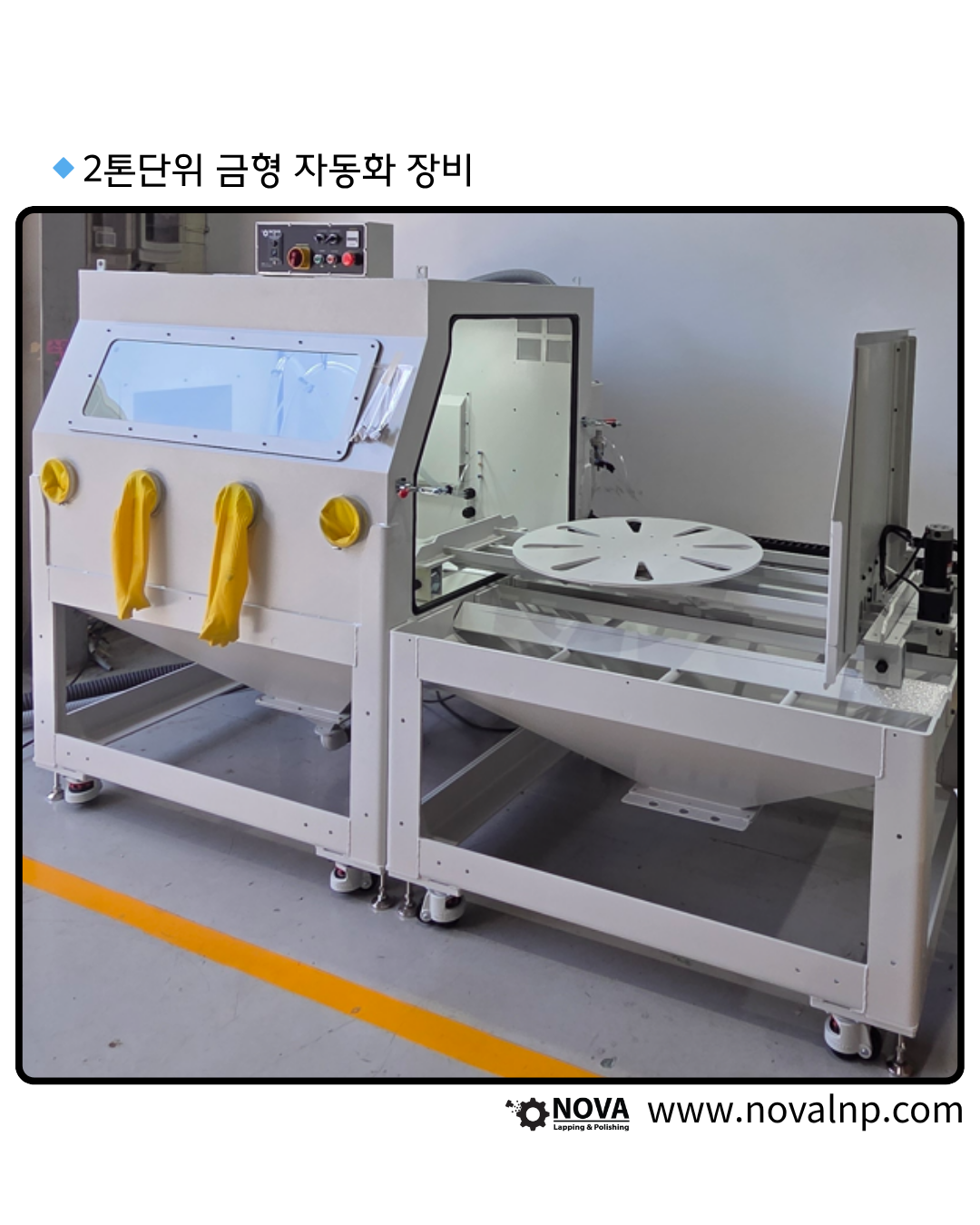

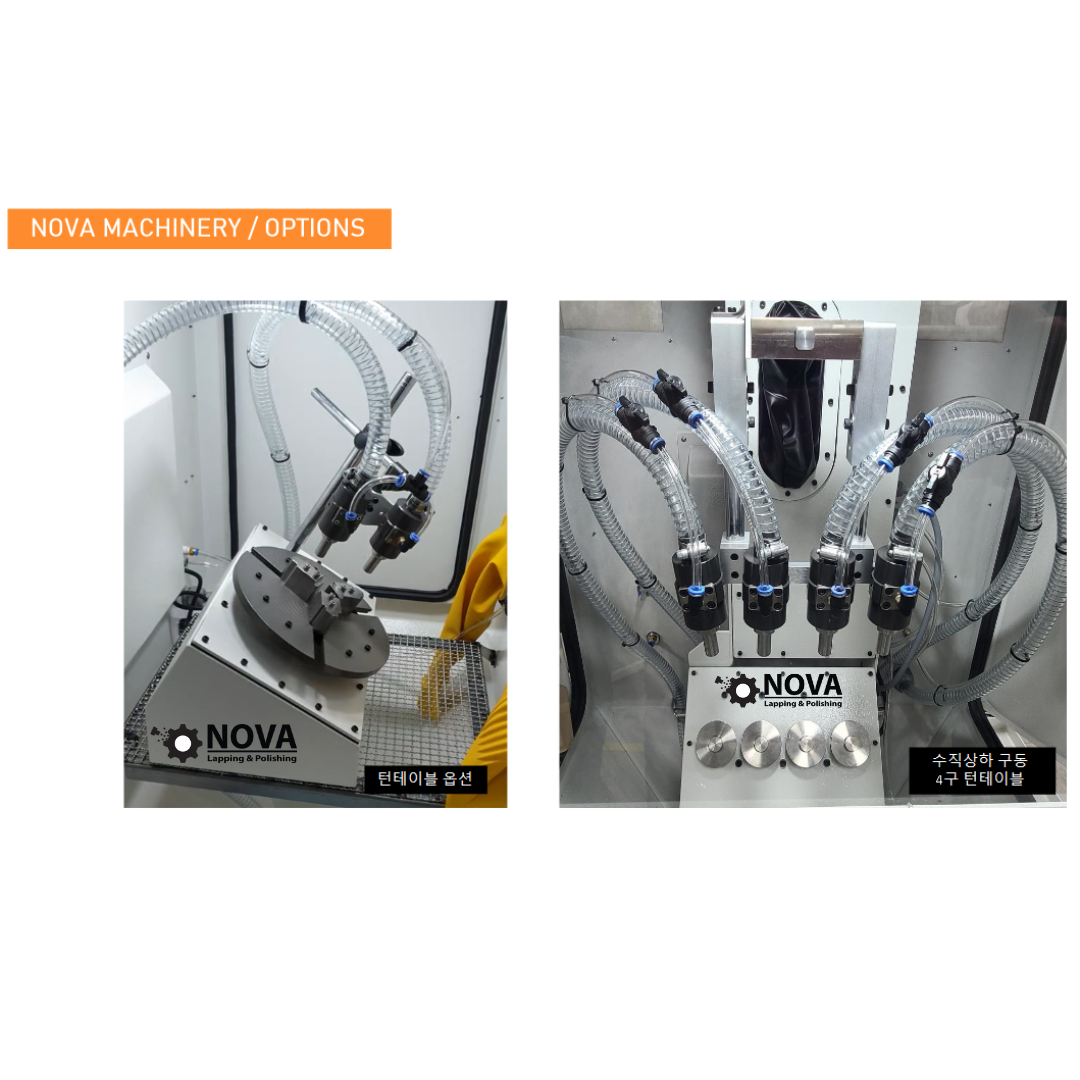

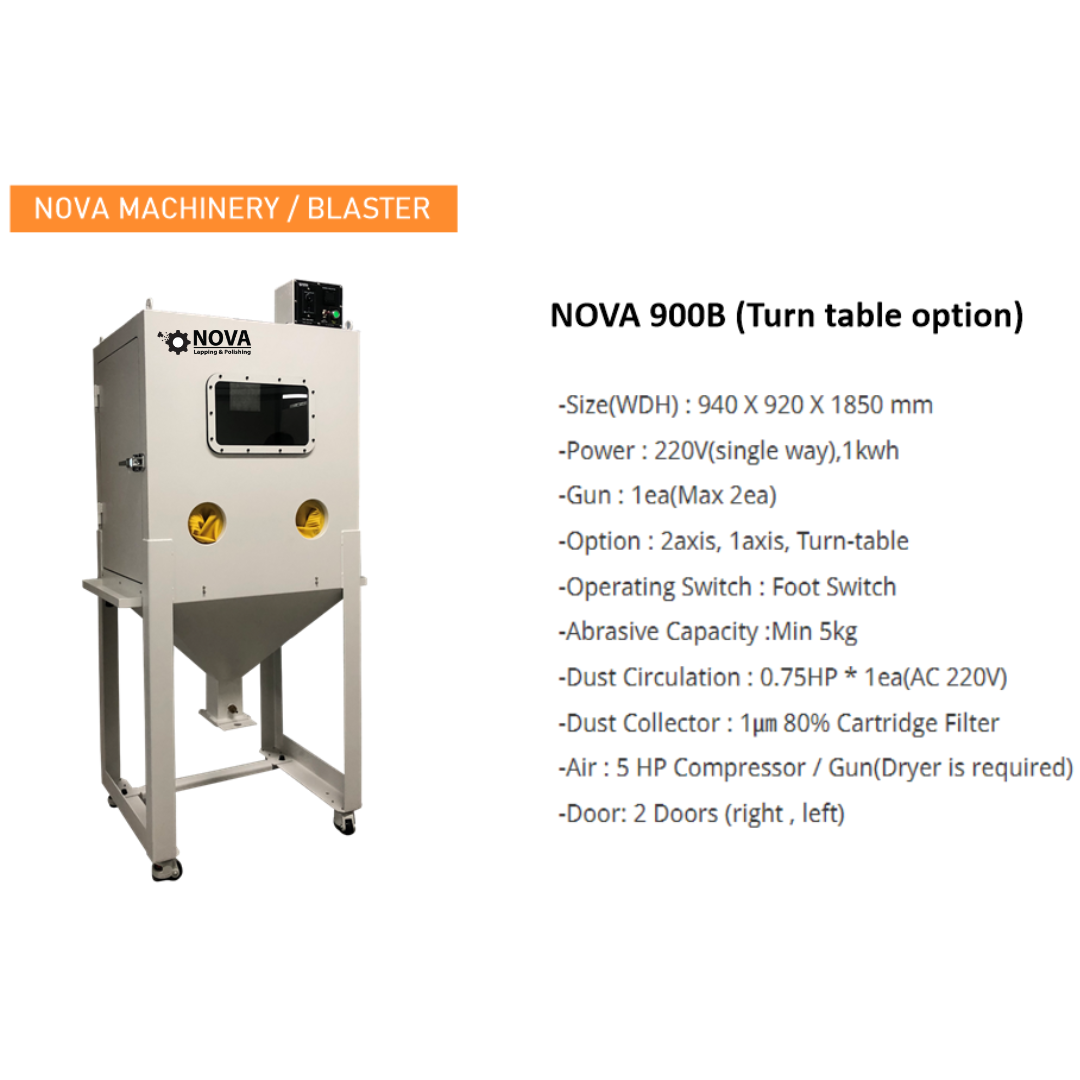

탄성연마재 전용 장비
